Luftwaffe Bordgerät FuG25a

Fu G 25 a
German WWII IFF transponder

I F F

Mit der Zusatspeilung vereinigt ist nun noch die Freund-Feind-Kennung, über die folgendes Grundsätzliche gesagt werden soll:
Aufgabe der "Kennung" is es, festzustellen, ob es sich bei einer angepeilten Maschine oder eine feindliche handelt. Dabei soll die
Kennung im allgemeinen nur nach besonderer Anfrage gegeben werden. Sie muß infolgedessem überhaupt mit anderen Frequenzen
arbeiten als sie das Freya-Gerät für die Peilung verwendet. ....

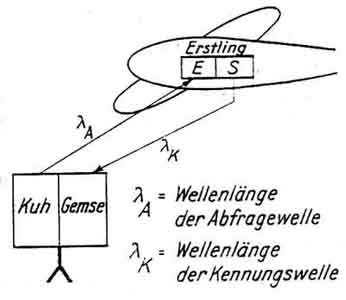

1. Abfragesender = Q-Gerät = 'Kuh'= DQ95 (1001)
2. Bord-Kenngerät = Erstling = FuG25A (SE25A)
3. Kennungsempfänger = Gemse (PE100) (101)
4. Schaltgerät = "Würzkröte" (Dieses Gerät übernimmt die Steurung der "Gemse")
5. Prüfsender = "Gemsjäger" (für die 1,9m Welle = 160MHz)
6. Sperrkreis = "Fink" sperrt die 2,4m Welle
7. Bediengerät

Bordgeräte:
SE25A Gerätesatz (Anf.z. Ln28809)
AR25 Aufhängerahmen (Anf.z Ln28802)
VD25 Verteilerdose (Ln28805)
AAG25A Antennenanpaßungsgerät mit Stabantenne (Ln28815)
BG25 Bediengerät (Ln28803)
WK25 Widerstandskasten (Ln28806)
Leitungen 202 F bis 209 F
Schlüssel für Zeichengeber (Ln28811)
Ausbrechvorrichtung für Schlüssel (Ln28812)
Geräte-Handbuch D. (Luft) T 4010 (Januar 1943) [Prüf-Nr L947 *]

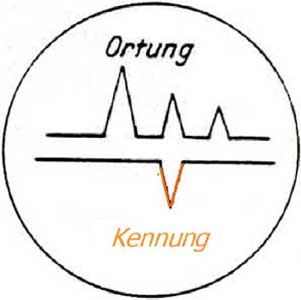

Für die Sichtbarmachung des Kennungszeichens werden nun in den Braunschen Röhren jeweils die zweiten noch nicht ausgenutzten
Systeme herangezogen. Auf ihren Zeitachsen entsteht dann in derselben Weise wie beim normalen Echoimpuls ein Kennungszacken,
der aus raümlichen und Gründen der Unterschiedlichkeit nach Unterschiedlichkeit nach unten geschrieben wird (im AN-Rohr) nach rechts;
s. unten) Und zwar soll erreicht werden, daß der Kennungszacken genau unter dem Ortungszacken des angepeilten Flugzieles zu stehen
kommt.

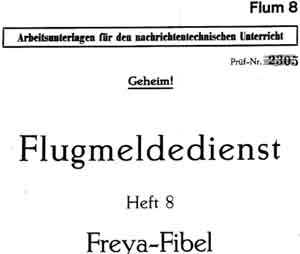

(Flugmeldedienst, Heft 8, Freya-Fibel, Seite 43-44) [Werner Gierlach, Köln]

FuG 25 A. Kenngerät (aktiv) "Erstling"-Bordgerät (Gewicht 8,4kg)
ist ein Kenngerät (Nachfolger von Zwilling). Wenn das (deutsche) Flugzeug in den Strahlungsbereich eines Funkmeßgerätes
kommt, dessen Strahlungsfrequenz in dem Empfangsbereich des FuG25A fällt werden die vom Bodengerät ausgestahlten
Impulse aufgenommen und im Rythmus einer gewählten Kennung. Reichkennung oder Verbandskennung dem Sender von
FuG25A zugeführt, der dadurch zum Ansprechen gebracht wird.

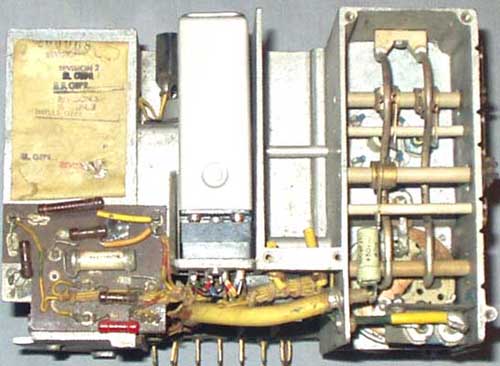

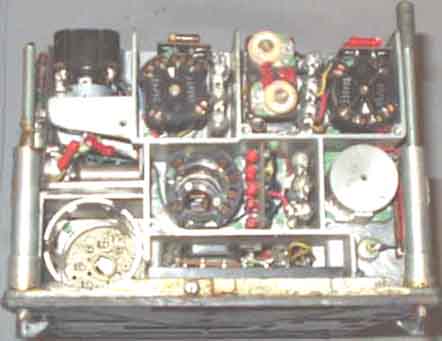

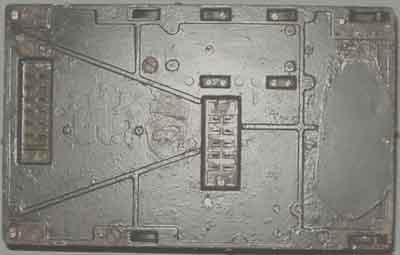

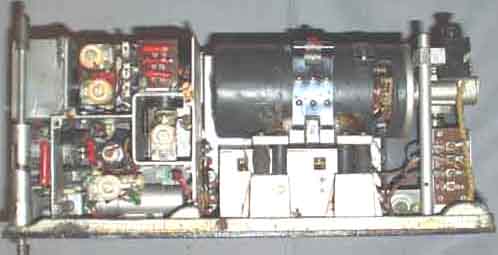

FuG25a IFF transponder with LS50 and an RV12P2000 removed

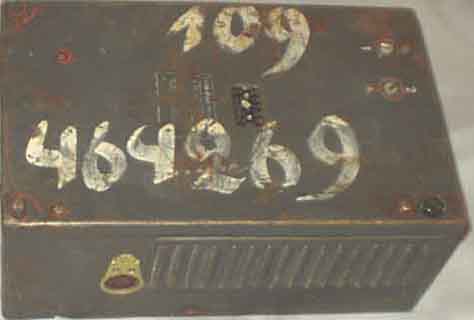

(Frithjof Ruud: Settet settet stammer opprinnelig fra en Messerchmitt Bf 109G ("109") med werk nr. 464269,
som ble etterlatt av tyskerne på Sola i Mai 1945)

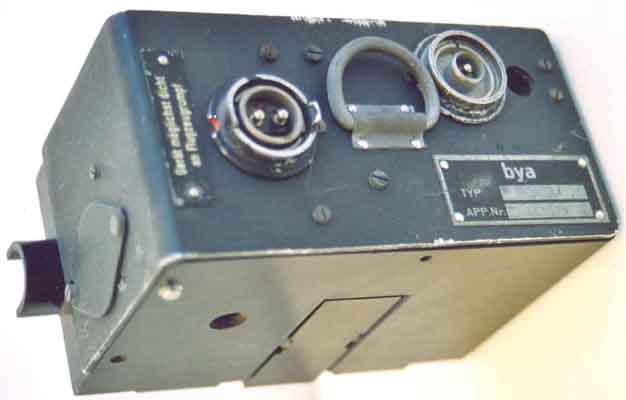

FuG25A airborne IFF
(Directory of German Radar Equipment, TM E11-219 page 4) [Werner Gierlach]

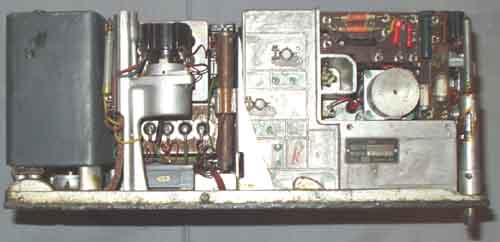

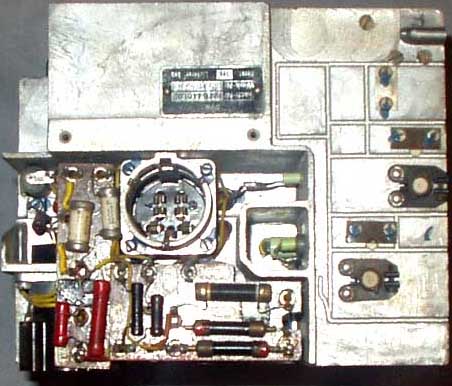

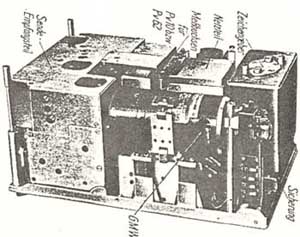

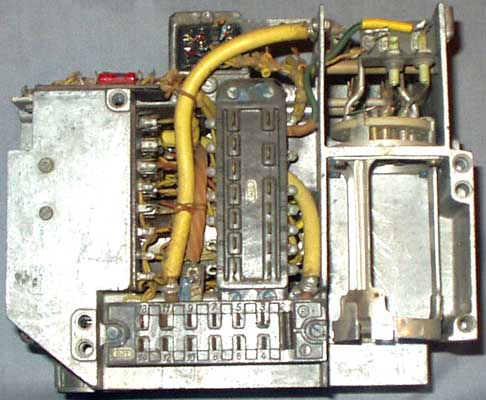

FuG25a, Sub-unit.

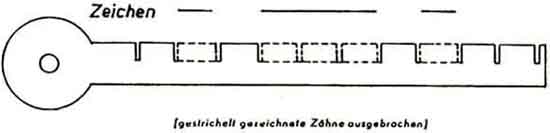

Type Platte. Zeichengeberschlüßel (morse code selector)

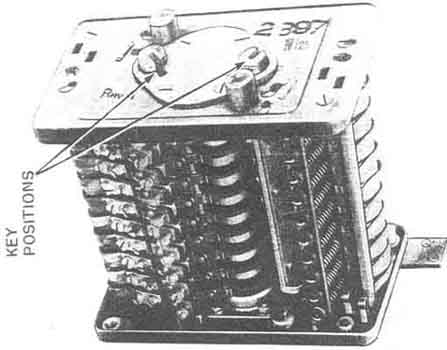

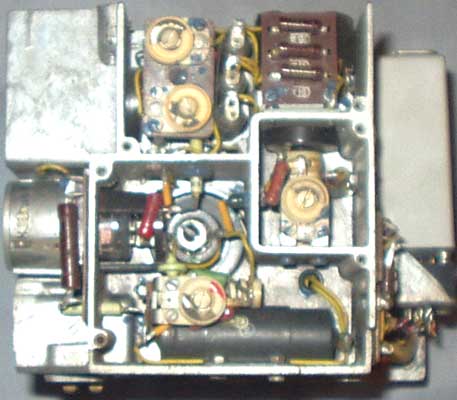

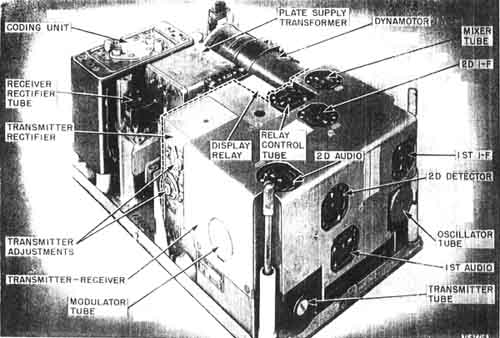

FuG25a. Coding Unit showing Cam switches
See Directory of German radar equipment TM E11-219, pg.10 [Werner Gierlach]

FuG25a (SE25a) Technische Daten:
Hersteller: GEMA
Empfangzfrequenz: 125 +/- 8MHz (gewobbelt)
Sendefrequenz: 168MHz
Impulsleistung: 600 Watt
Stromversorgung: 24V Bordnetz, eingebauter Umformer für Anodenspannungen
Reichweite: etwa 80% der optischen Sicht, max 100km
Gewicht: 11kg.

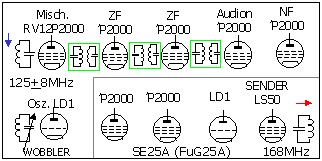

Röhrenbestückung: 7 Stück RV12P2000, 1 Stück RG12D60, 2 Stück LD1, 1 Stück LS50.

Geräte-Handbuch: D(Luft) T.4010 Bordfunkgerät FuG25A (Januar 1943) [Werner Gierlach].

Typen-Bezeichnung	Geräte/Bauart	Hersteller/Entwickler	Frequenz-Bereich	Röhren Bestückung
FuG. 25 a (Empfänger: E25a) (Sender: S25a)	300W-Ukw-Abfrage- Impuls-Wiederholer	Telefunken	S : 168MHz E: 117-133MHz	2x LD1 + 1x LS50 7x RV12P2000 1x RG12D60

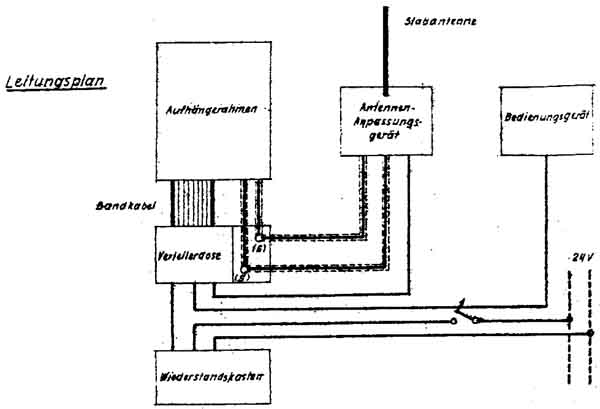

FuG25A. Leitungsplan

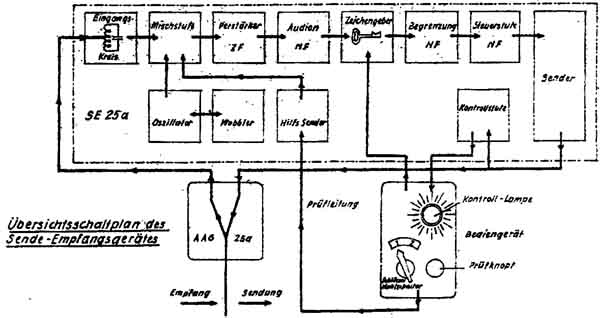

FuG25. Übersichtsschaltplan des Sende-Empfangsgerätes [Nur für Dienstgebrauch]

Source:
Die Weiterentwicklung von Zusatzgeräten für Funkmeßanlagen zur Erhöhung der Peilgenauigkeit
und gegen feindliche Störversuche. Nachrichten-Versuchs-Regiment-Köthen (1944) [Werner Gierlach]

More information about FuG25a.
See Fritz Trenkle, "Die deutschen Funkmeßverfahren bis 1945"
Seite 170++: Die Entwicklung der deutschen Kennungstecknik.

See Fritz Trenkle, "Die deutschen Funkführungsverfahren bis 1945"
Seite 164++: Die Egon-(Kampf-)Verfahren

Röhrenbestückung/Valve info:

RV12P2000

LD1

RG12D60

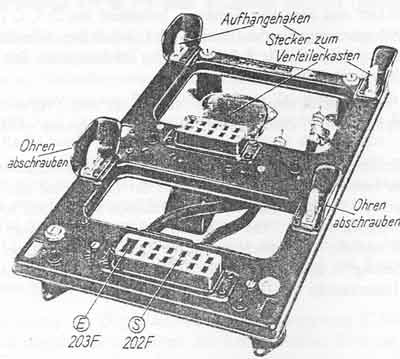

Vorderansicht des Aufhängerahmens (AR25). Gewicht 1,330kg.
Achtung: Ohren am Aufhängerahmen bei Benutzung mit Fu G 25 A abschrauben!

PSEG25a (click on the picture)

(Picture 6a) KK25a: Antenna measuring equipment; it is a bakerlite lid on the rear
to clip over the rod antenna for FuG25a IFF.

Flum 8
[Werner Gierlach]
