FuG 16 Bordfunkgeräte

Click on the picture.
(None of these pictures are mine)

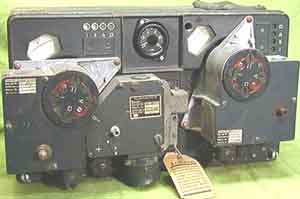

Geräteblock FuG16ZY, Frontansicht
(LA6NCA)

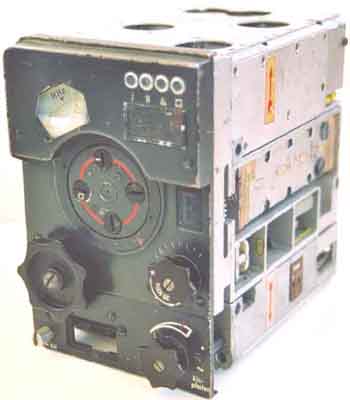

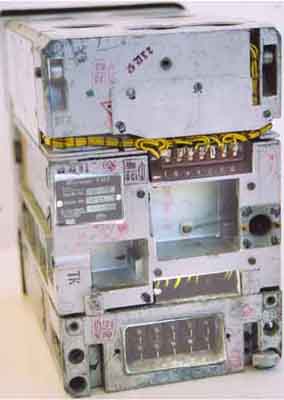

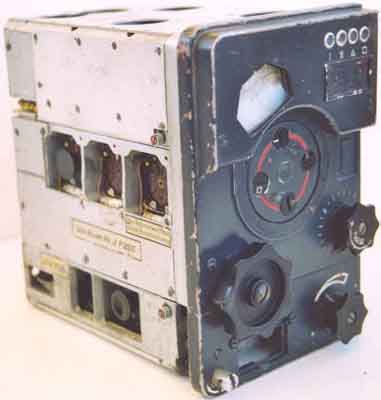

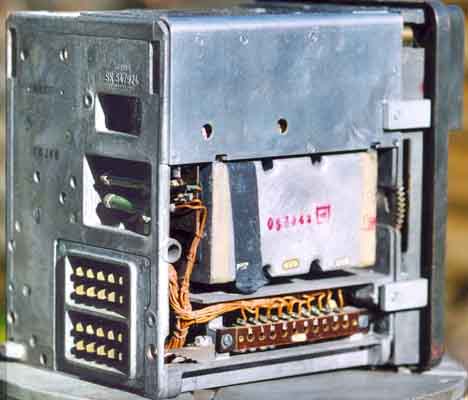

Empfänger E16Z (FuG16Z), Lorenz (datiert 23.12.42), FuG-XVI

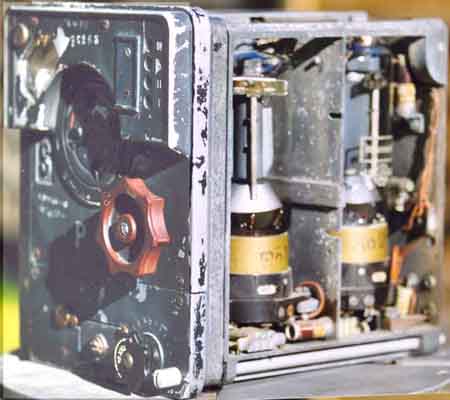

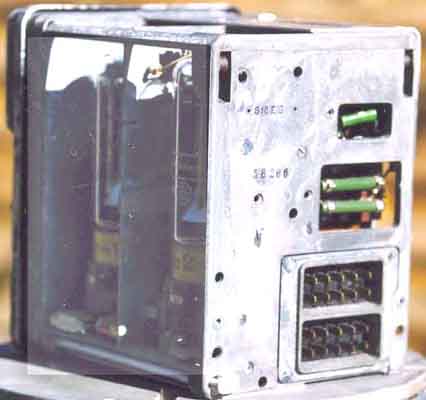

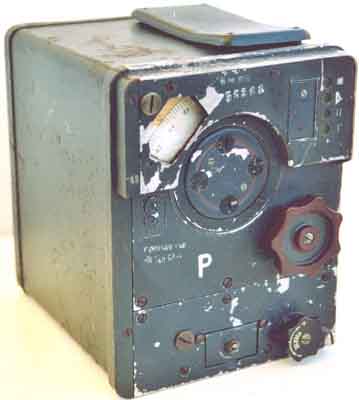

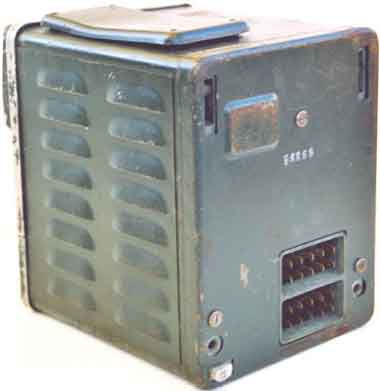

S16 separat sender i egen kasse, merket: S 16 E/B, F.Nr. 56266, med en stor P i front.
Tydeligvis brukt som separat sender (målesender?) - ikke som transceiver.



FuG16Z wird als selbständiges UKW-Funksprechgerät für BzB-Verkehr verwendet. Außerdem ist Durch-
führung von Zielanflügen nach UKW-Sendern möglich.
FuG16ZS wird in Schlachtflugzeugen als selbständiges UKW-Funksprechgerät für BzE-Verkehr min Ln-
Verbindungstrupps (Bodenfunkstelle Fu5/Luft) verwendet. Zielanflug von UKW-Sendern ist möglich.

Frequenzbereich: FuG16Z FuG16ZS
  38,5... 42,3MHz 40,3-44,7MHz

Betriebsart: Telefonie (A3), Zielflug (ZF) nach Sichtanzeige am AFN 2.

Antennen:
Sende-Empfangsantenne mit AAG 16
Peilrahmen PR 16

Kennzeichen am Geräteblock FuG16Z und FuG16ZS (Bediengerät): 2 Sicherungsfassungen, Druckknopf
Telefonie; and der Rückzeite: rechts getrennter Anschluß für Antenne, Anforderungszeichen für FuG16Z:
Ln 27 211.



Arbeitsunterlagen für den nachrichtentechnischen Unterricht.
Fugb-S XVI Z/ZY. Fachgebiet Fugb Funkgeräte (Bord). Bordfunkgerät FuG16Z, ZS, ZE und ZY.
Als Manuskript gedruckt (1. Auflage) November 1944

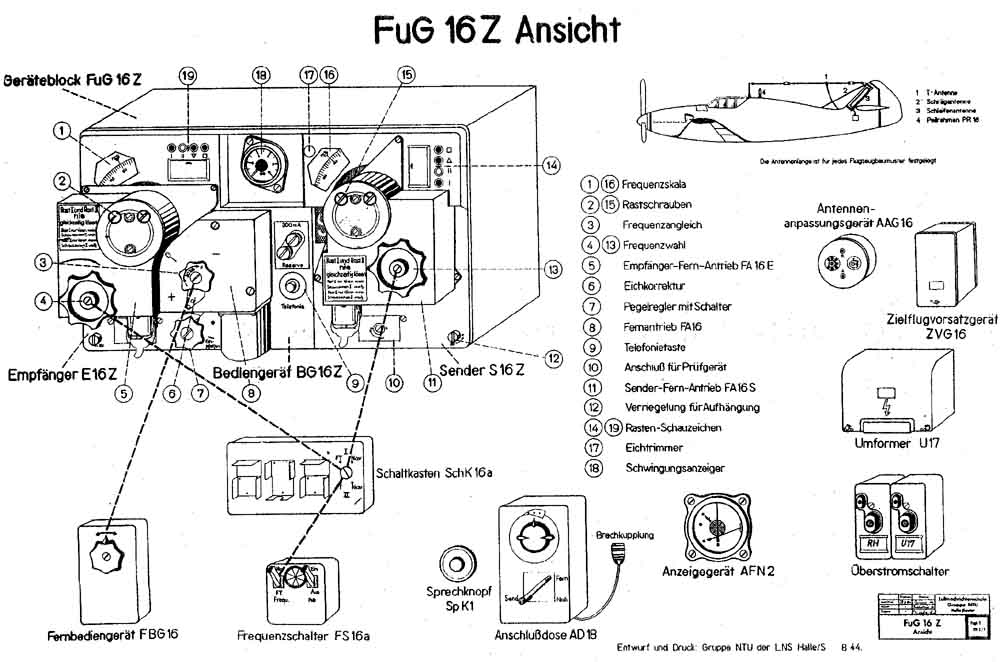

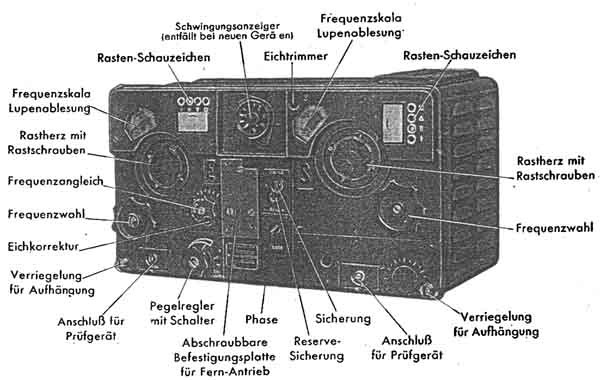

FuG16Z Ansicht (9ci.jpg)


FuG16ZY.
FuG16ZY wird im Tagjäger als selbständiges UKW-Funksprechgerätes verwendet. Außerdem is Durch-
führung von Zielanflügen nach UKW-Sendern möglich. Unabhängig vom Nachrichtenverkehr kann das
Flugzeug von einer E-Meßstelle aus über das FuG16ZY angemessen werden (Y-verfahren).

FuG16ZY wird im Nachtjäger neben FuG10P als UKW-Funksprech- und -tastgerät verwendet. Zielflug
und Y-Messung wie beim Tagjäger.

Frequenzbereich 38,4-42,4MHz.

Betriebsarten


Telegrafie tönend (A2), nur beim Nachtjäger möglich,
Telefonie (A3)
Zielflug (ZF) nach Sichtangzeige am AFN2,
Entfernungsmessung (EM oder Y)

Reichweite: quasi-optische Sicht

Antennen: Sende-Antenne mit AAG 16 E-3
Empfangs-Anntenne mit AAG 16 E-1
Peilrahmen PR 16
|
| Moranemast, Drahtantenne bzw Leitwerkantenne
Kennzeichen
am Geräteblock FuG16ZY (Bediengerät): 2 Sicherungsfassungen, Einstellung "Phase";
an der Rückseite: rechts getrennter Anschluss für Antenne. Anforderzeichen: Ln 27211-2

Zielflug-Vorsatz-Gerät (38,4-42,4MHz).
125. Es gibt zwei verschiedene Zielflug-Vorsatz-Geräte, ZVG 16 und ZVG 16b, die sich
im äußeren Aufbau nicht unterscheiden. Das ZVG16b is jedoch - infolge wesentlicher
Schaltungsänderungen - abgesehen von der Röhrenanordnung anders angeführt. Bei
beiden Ausführungen des ZVG ist jedoch auf die richtige Umschaltung der Anodenspannungs-
belastung (siehe Ziffer 413) zu achten.

135. Röhren.
Für das Gerät FuG16ZY werden benötigt:
17 Stück RV12P2000, davon 9 Stück für E16ZY, 4 Stück für BG16ZY, 4 Stück für ZVG 16 bzw. ZVG 16b.
2 Stück RL12P35 für den Sender
1 Stück Eisenwasserstoff-Wiederstand (EW) Regelbereich 8-24V bei 0,7A für Umformer-Fußplatte.
1 Stabilisator STV70/6 für E16ZY


RV2P2000

RL12P35

140. Stromquellen und Energiebedarf.
a) Stromquellen:
29 Volt-Bordbatterie (als Pufferbatterie zum Flugzeuggenerator geschaltet) für Spei-
sung der Heizkreise sämtlicher Röhren. Umformer U17 (aus der Bordbatteri gespeist)
für Anodenspannungen und übrige Hilfspannungen.

Energiebedarf:
Telefoni-Senden/E-messen etwa 360 Watt (12,5 Ampere), Empfang und Zielflug 260 Watt (9 Ampere)

D. (Luft) T.4069 Gerätehandbuch. August 1944.
Bordfunkgerät FuG16ZY mit Aufbauvorschrift für Antenne des Zielflug-Senders

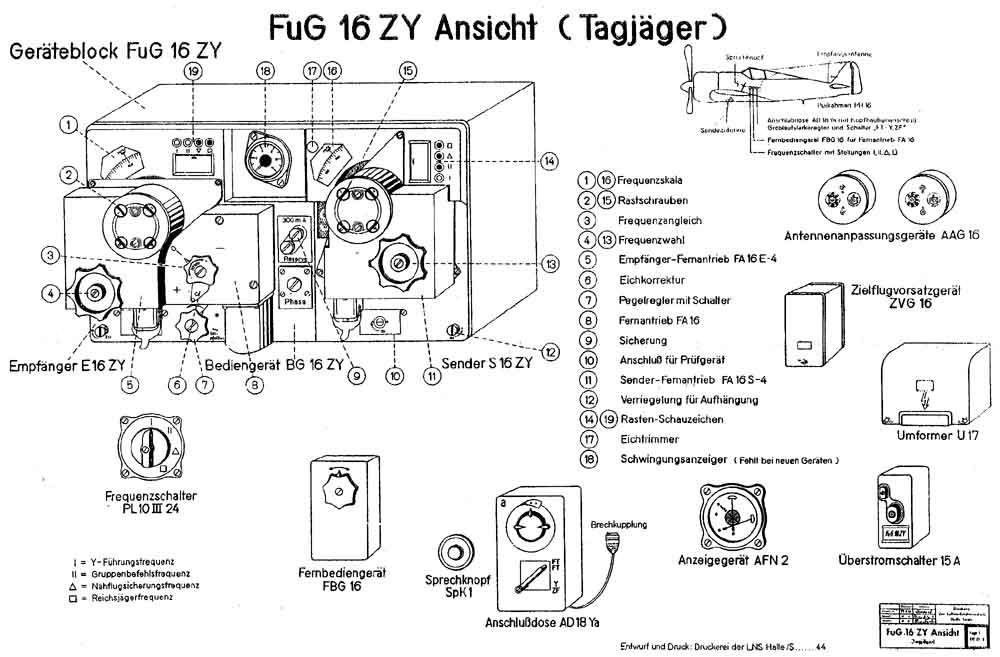

FuG16ZY Ansicht (Tagjäger) [9cf]
Schwingungsanzeiger (18) fehlt bei neuen Geräten (RF power indicator was not used for later rigs)

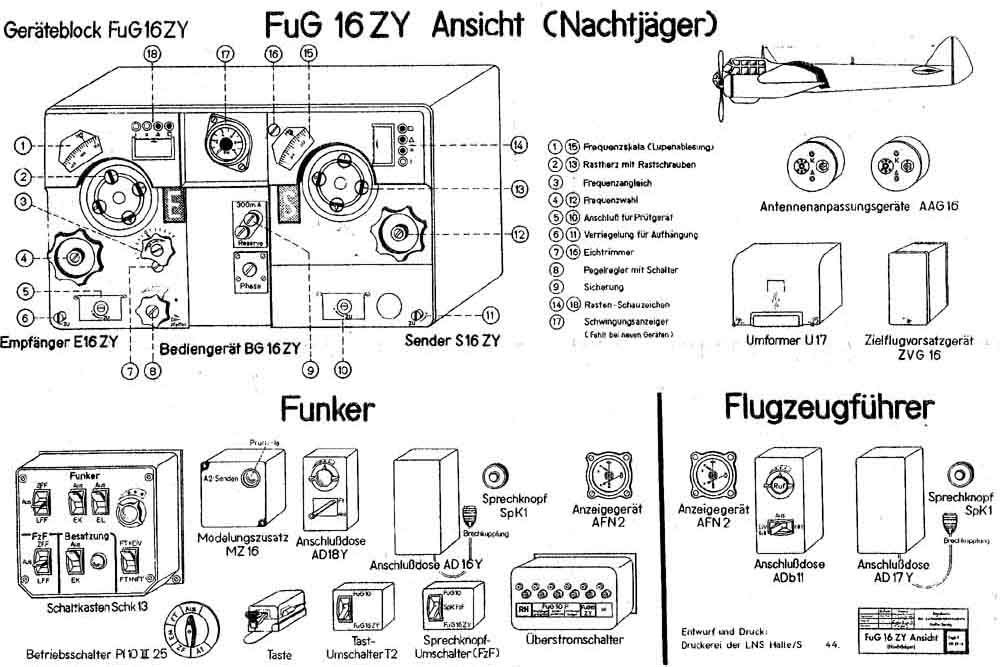

FuG16ZY Ansicht (Nachtjäger) [9cg.jpg]
Schwingungsanzeiger (17) fehlt bei neuen Geräten (RF power indicator was not used for later rigs)

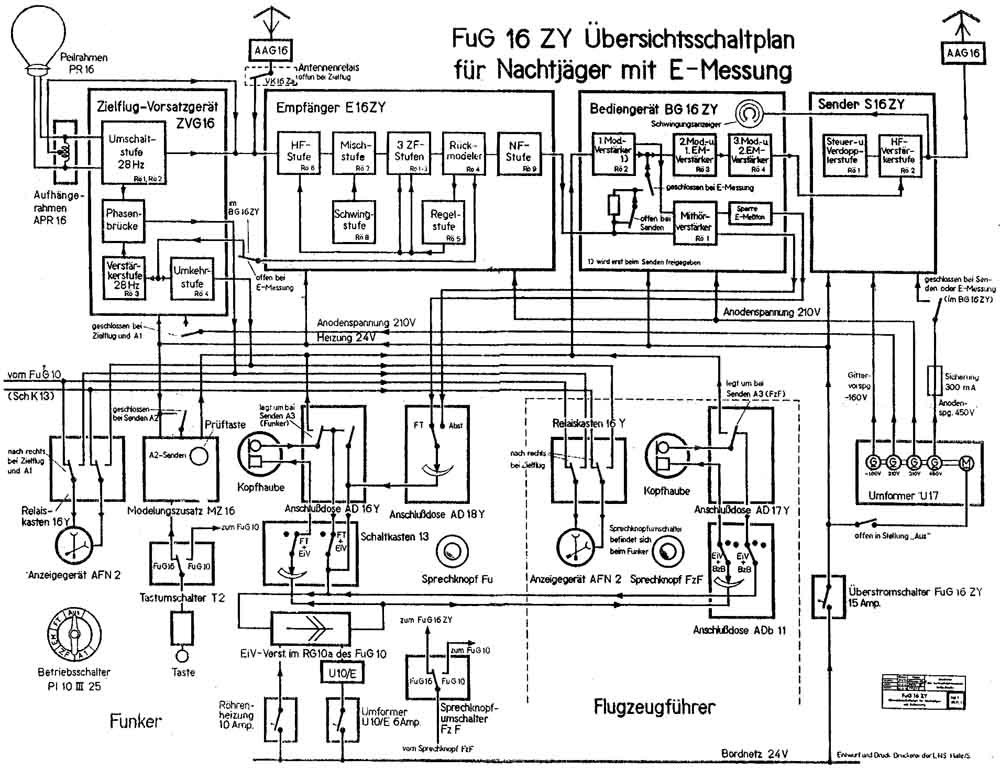

FuG16ZY Übersichtsschaltplan für Nachtjäger mit E-Messung [9ch.jpg]




Links: Umformer U10S, recht: U17.




Schaltbild für Umformer U17 (St. 768401 b/6) [u17u.jpg]
Umdrehungszahl 9000
Gleichspannung
+450V 165mA (Sender)
+210V 90mA (Empf. und Mod. Verst.)
+165V 10mA (Gittervorsp.)


Stichwörte:

AAG 16E, AAG 16S, AAG16 Antennen-Anpassungsgerät, AFN 2 Kurs-Anzeigegerät, AFN2 Anzeigegerät,
Anschluß für Prüfgerät, Anschlußdose AD 16 Y, Anschlußdose AD 17 Y, Anschlußdose AD 18 Y,
Anschlußdose AD 18 Ya, Anschlußdose ADb 11, Aufhängerahmen APR 16, Bediengerät BG16ZE, Bediengerät BG16ZY,
Betriebschalter PI 10 III 25, BG16Z Bediengerät, Empfänger E16ZE, E16Z Empfänger, E16ZY Empfänger,
EIV-Verst. im RG10 des FuG10, Empfänger-Fernantrieb FA 16 E-4, Empfänger-Fern-Antrieb FA16E,
FBG16 Fernbediengerät, FS 16a Frequenzschalter, FS16a Frequenzschalter, FuG16Z Geräteblock,
Modelungzusatz MZ 16, Peilrahmen PR16, PL 10 III 24 Frequenzschalter, Relaiskasten 16 Y, S16Z Sender,
S16ZY Sender, Schaltkasten Schk 13, SchK 16a Schaltkasten, Sender-Fernantrieb FA 16 S-4,
Sender-Fern-Antrieb FA16S, SpK1 Sprechknopf, Sprechknopf-Umschalter (FzF), Tastumschalter T2,
Überstromschalter 15A, Umformer U17, Umformer-Fußplatte UF17, ZVG16 Zielflugvorsatzgerät

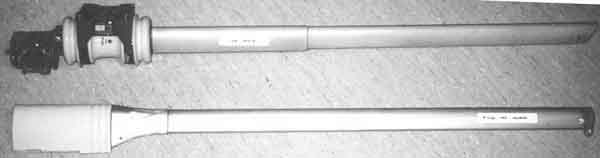

Ju88 antenna
