Pse note that the pictures are larger than seen on the screen,
they must be copied to a file before being printed (and looks
much better)!

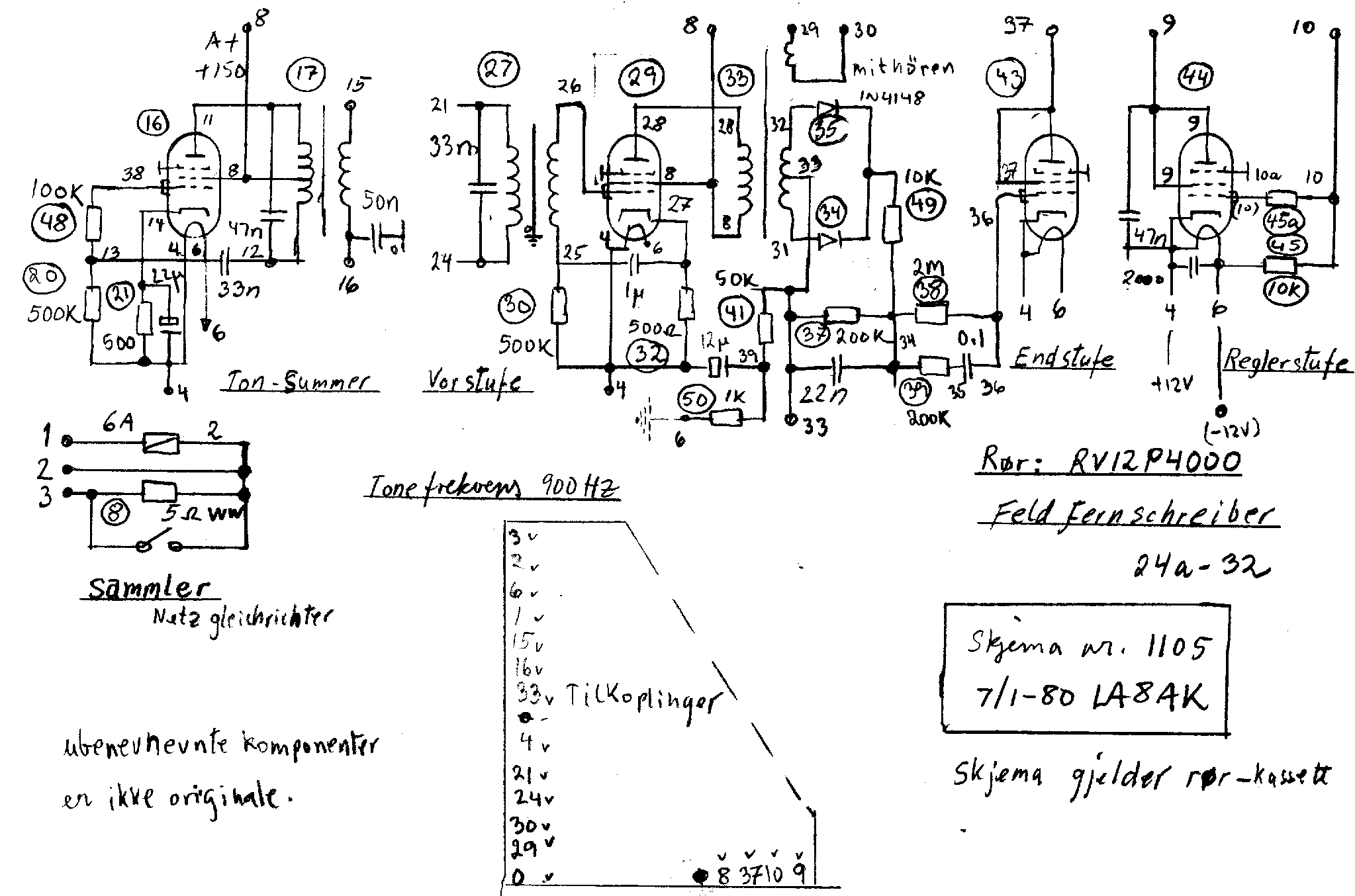

1-1) Schaltbild Feldfernschreiber 24a-32

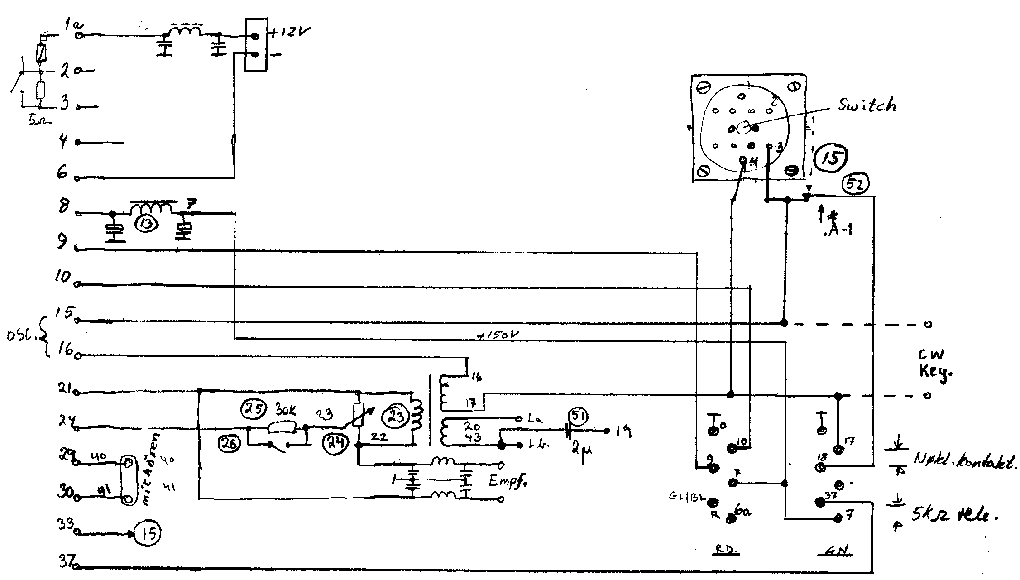

1-2) Schaltbild Feldfernschreiber 24a-32

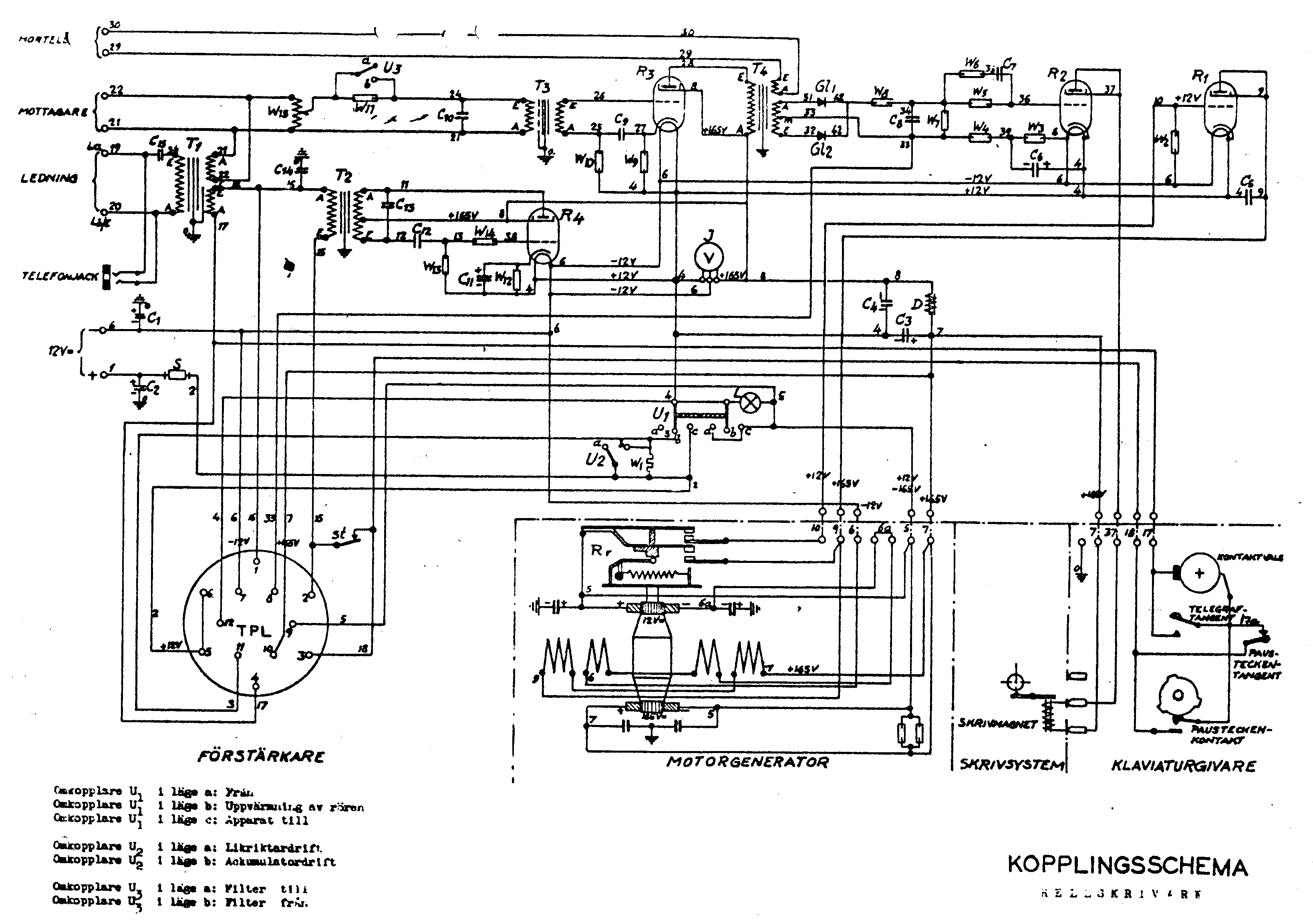

1-3) Feldfernschreiber, components mounted in the cabinet
*** Info about
Hellschreiber at Dayton Hamvention 2003 ***

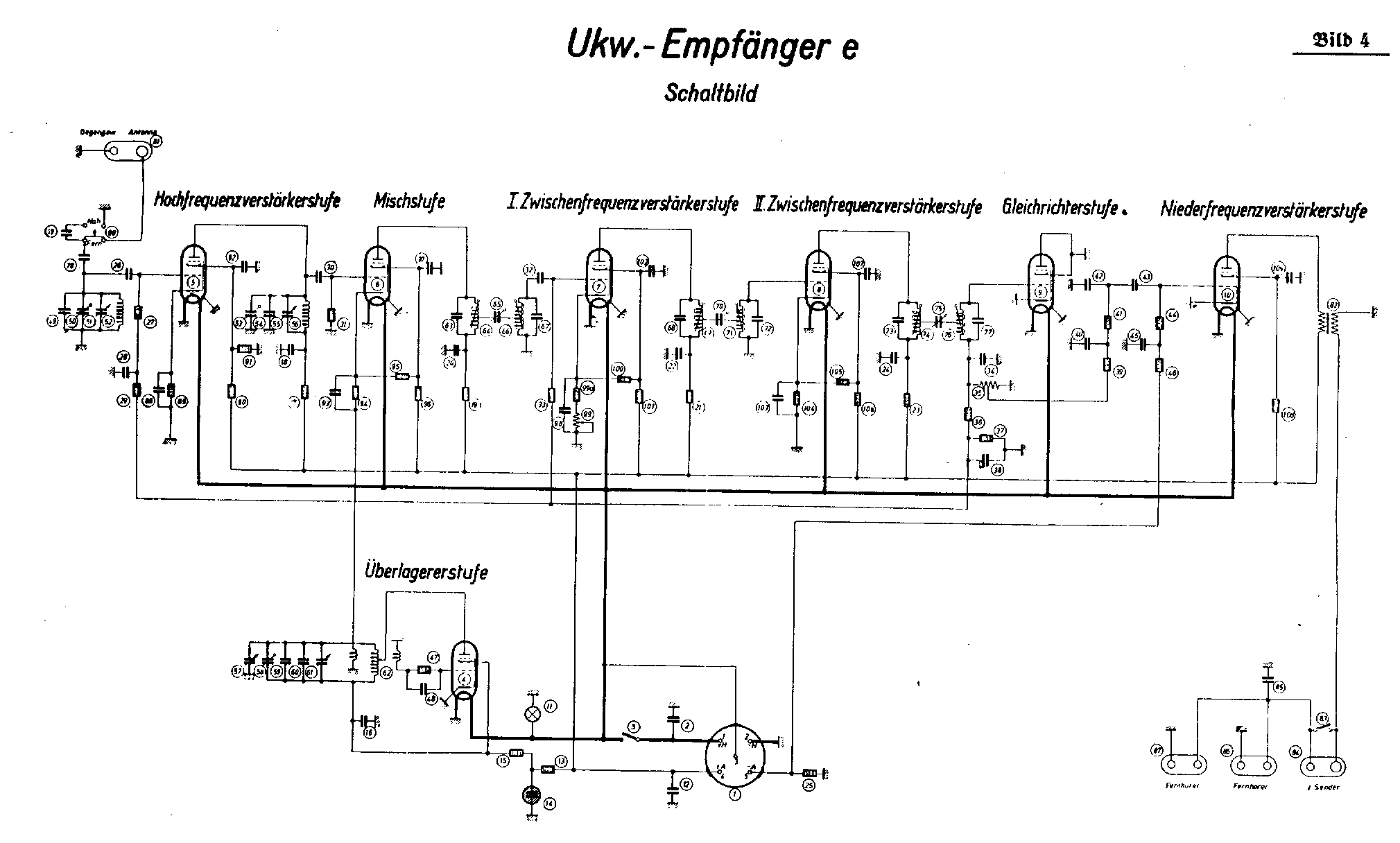

2-1) Schaltbild Ukw.E.e

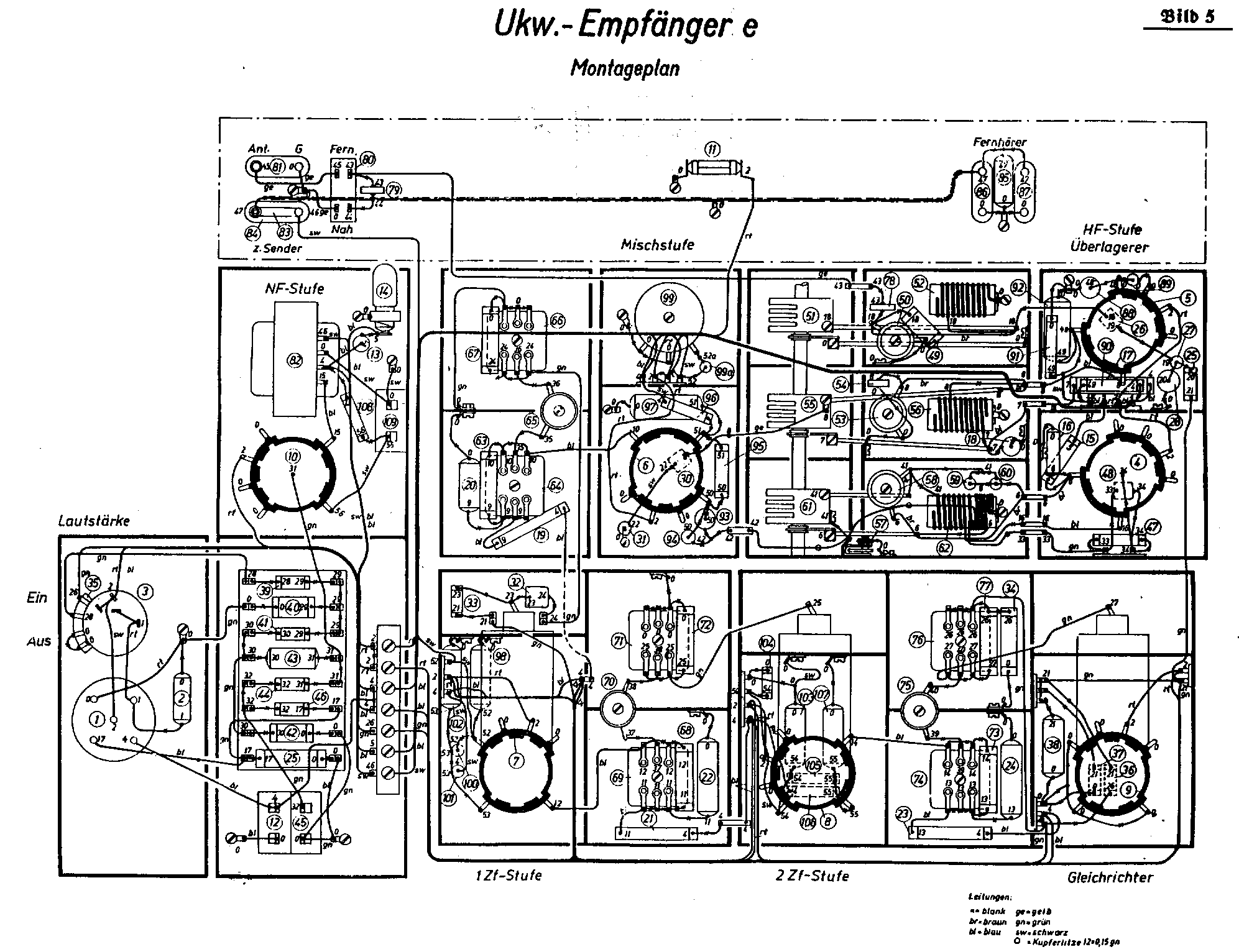

2-2) Montageschaltbild Ukw.E.e

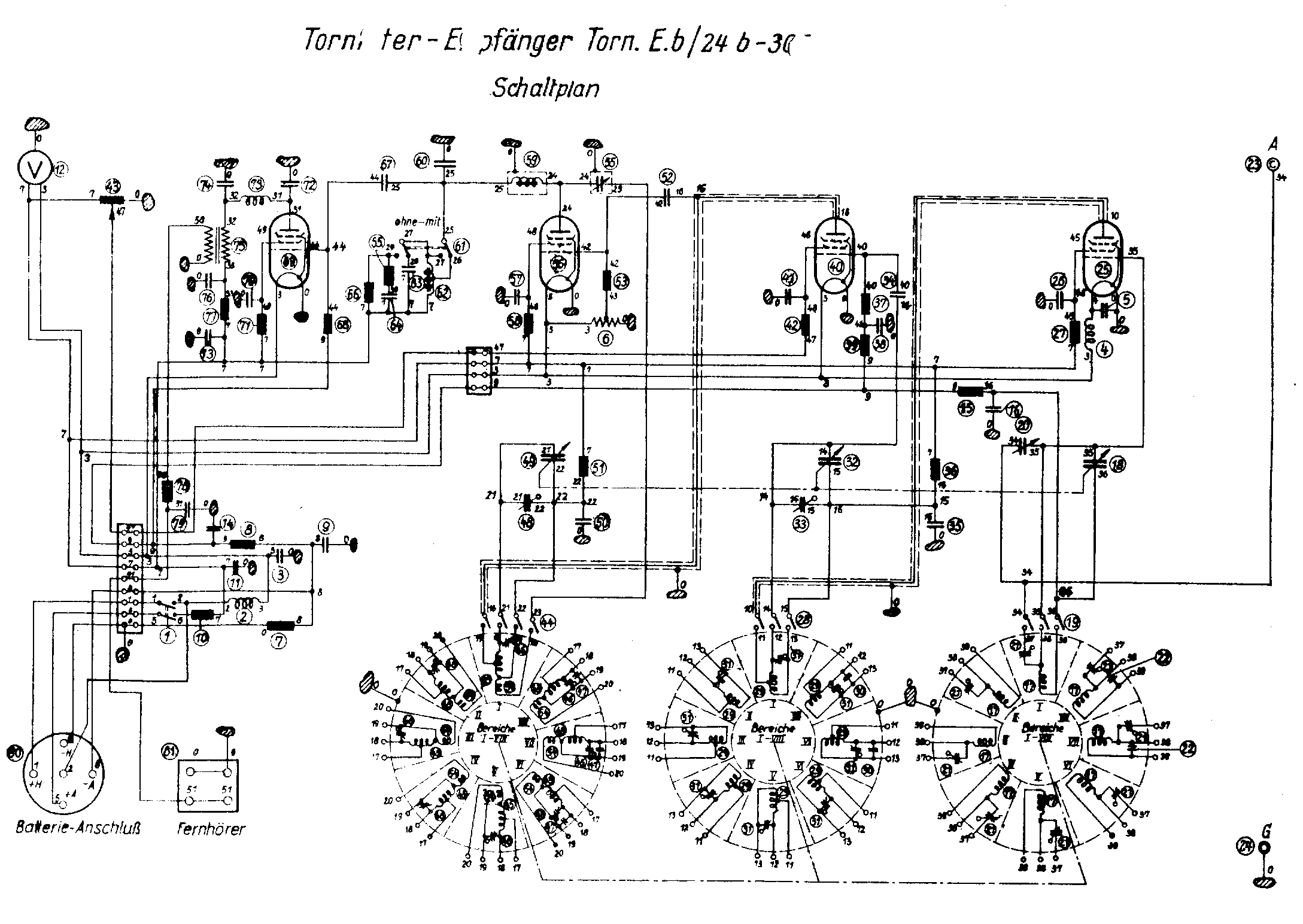

3-1) Schaltbild Torn.E.b/24b-305
(Swedish version, mottakare m/42)

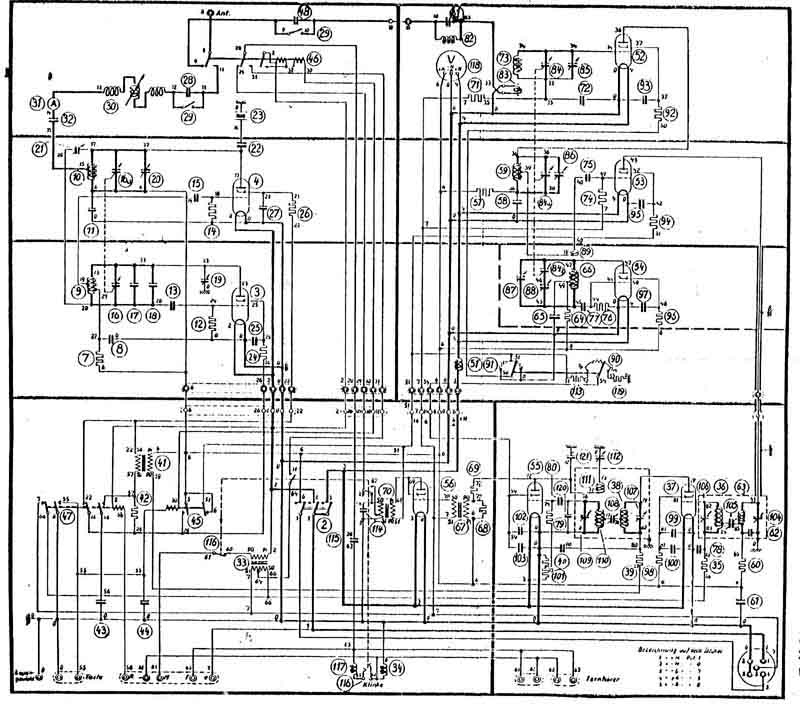

4-1) Torn.Fu.f:
Zusammengesetztes Schaltbild des Senders und Empfängers
Gilt auch für Torn.Fu.b1 und teilweise für Torn.Fu.c
