22d) Tornisterempfänger
Spez. 445 Bs (=
24b-306)
22a
Torn.E.b
22b.
Data and and modifications for Kw.E.a and Lw.E.a
22h.
Funkhorchempfänger 'c' und 'u', Fu.H.Ec and Fu.H.E.u
E97 Modern
12V solidstate power converter
Technical articles under preparation
(received from PA0SE Dick Rollema):
10a Introduction to German World War II Radio Equipment
12a. German World War II Radio Equipment - Köln
E52 receiver - part 1 (PA0SE Dick Rolema)
12b. German World War II Radio Equipment - Köln
E52 receiver - part 2 (PA0SE Dick Rolema)
12c. Lorenz Shortwave Receiver Lo6K39a
(Lo6L39), The ultimate TRF set [PA0SE]
12d. Telefunken World War II Superheterodyne Receiver Kw.E.a
(Lw.E.a) [PA0SE]
12e. Telefunken World War II Universal TRF receiver Torn.E.b
[PA0SE]
Further info:
Hans-Joachim Ellissen: Die deutschen Funknachrichtenanlagen bis
1945,
Band 3: "Funk- und Bordsprechanlagen in
Panzerfahrzeugen"
ISBN 3-928388-01-0 (printed 1991), see pg 186.."33. Umformer
und Wechselrichter"

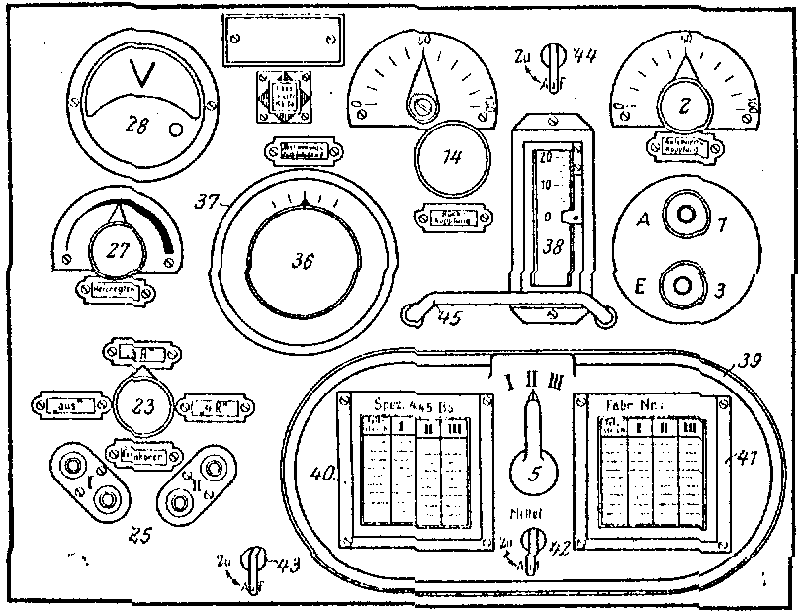

Frontplatte des Empfängers.
Handbuch

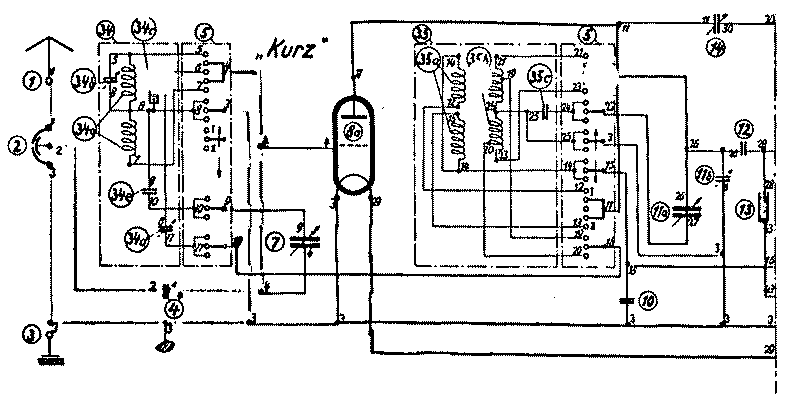

"Kurzwellenteil"

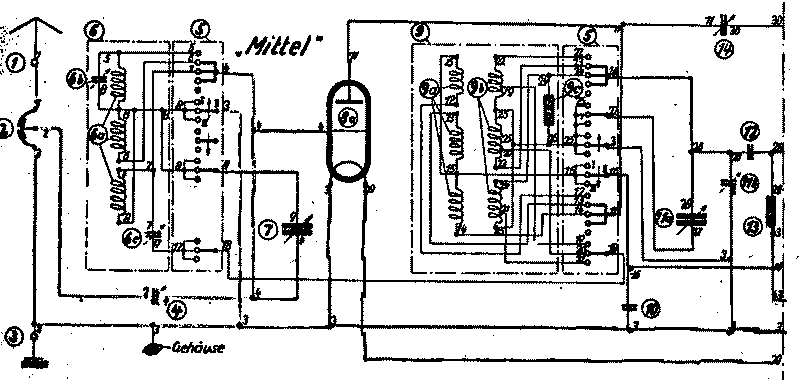

"Mittelwellenteil"

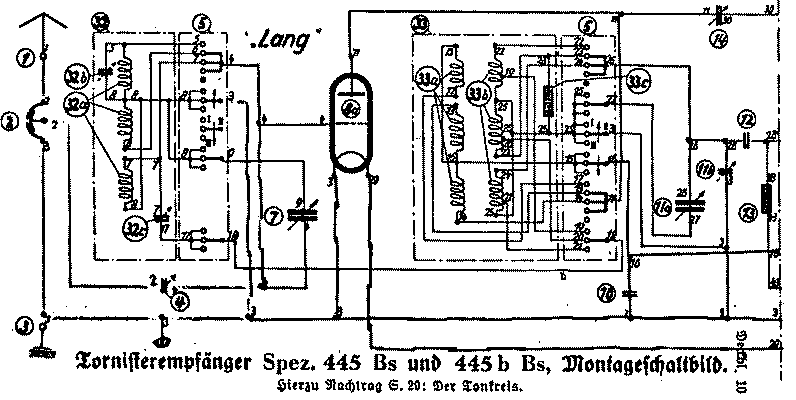

"Langwellenteil"

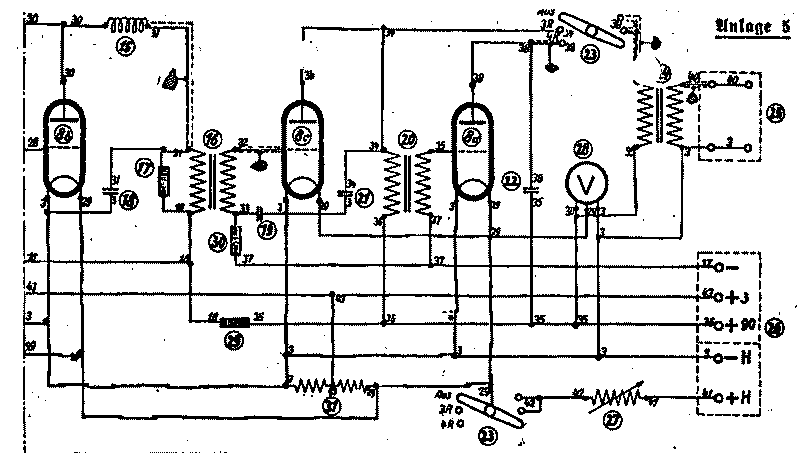

NF-Teil des Empfängers

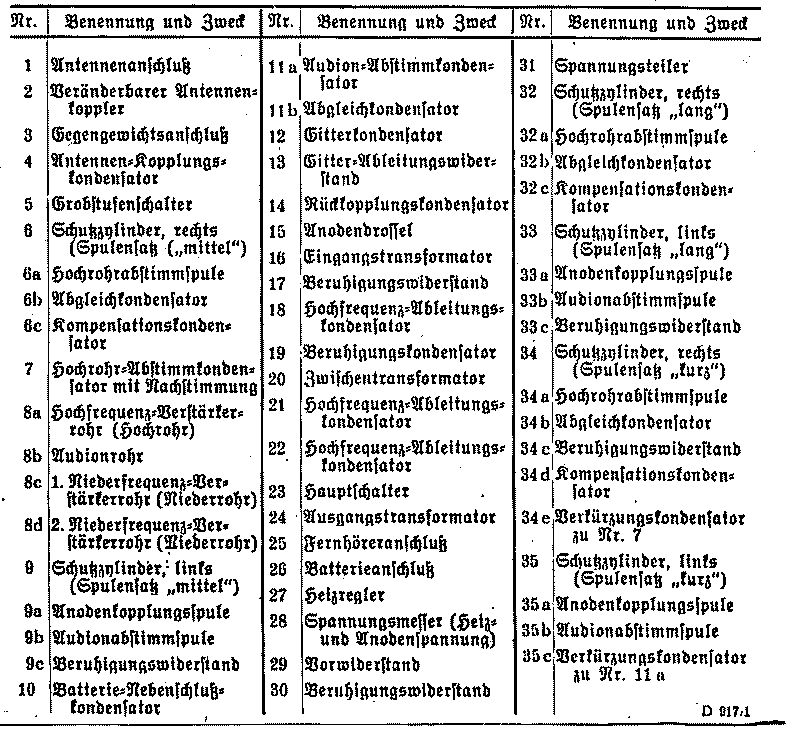

Bestückungsliste
Bemerkung: Die Teilnummern, die hier nicht
aufgeführt, siehe Montageschaltbild.
8a, 8b, 8c, 8d: 4x RE 074 ((=elektr. wie 1H4)). Frequenz-Bereich:
950-3050kHz. Type 1V2
