Gittermodulasjon av RL12P35 og LS50 (RL2P50)
oversatt av LA5S (AR nr 11/49)
Utdrag av en artikkel i Radio REF juli 1949



De franske amatørene har en forkjærlighet for å modulere disse rørene på skjermgitteret og som regel med dårlig resultat, sier forfatteren F8MX.
Den beste modulasjonsmetoden som er å anbefale er anodemodulasjon for RL12P35 og skjermgittermodulasjon for LS50.
For de som ikke bryr seg om å bygge en modulator med en lavfrekvenseffekt like den halve input, anbefales styregitter- eller fanggittermodulering.
Sistnevnte er å foretrekke, da innstillingen av senderen er enklere, likesom litt mindre lavfrekvenseffekt kreves.

Oppmerksomheten henledes på følgende:
1) Ved modulering på gitter 1 eller 3 er det av interesse å nytte høyeste tillatte anodespenning.
2) Overgang til telegrafi skjer uten å forandre antennavstemning eller HF-excitering. Det skal klare seg med å ta bort den negative
fanggitterspenning eller forandre styregitterspenningen, slik at man får de arbeidsforhold som tilsvarer modulasjonstopp
og med en input og virkningsgrad som er den dobbelte av den modulerte bærebølges. I henhold til teorien blir da output
ved telegrafi firedoblet mens anodetapet blir uforandret.

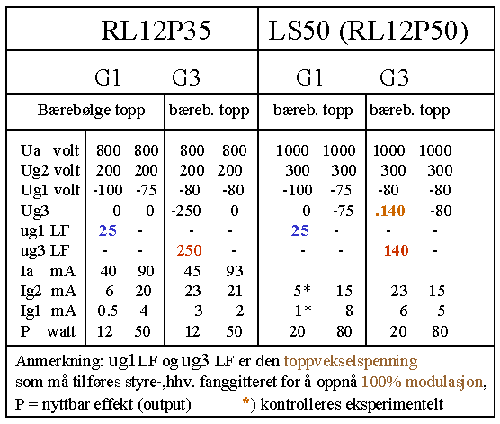

I ovenstående tabell for 12P35 og LS50 (eller RL12P50) angis arbeids-


(så var det slutt på dokumentet, må lete etter neste side)
