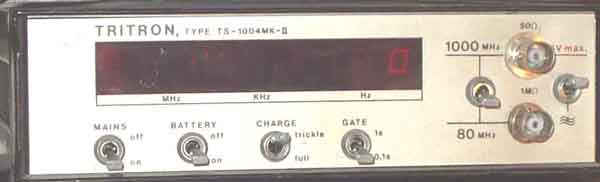

Tritron Frekvensteller TS - 1003 Mk2
(600MHz), TS-1004 (1000MHz) o.l.
LA4MH Henrik Lone har reparert endel av disse.
1) Generellt problem er 10-leders flatkabel til hovedkort som
ligger for stramt og isolasjon for dårlig
2) Sjekk også flatkabel fra display
3) vakkel vender
Endel har elendig frekvensstabilitet, som kun passer til 2m FM,
bruk av 10MHz TCXO kan forbedre dette
 |
 |

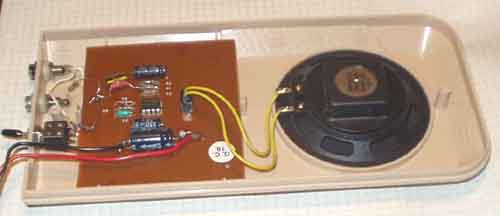

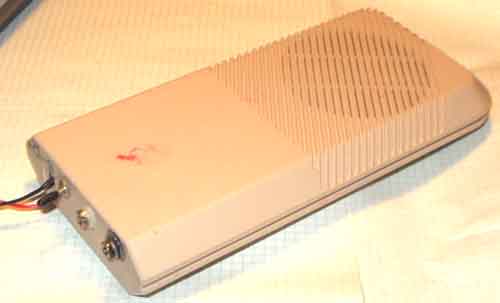

Monitorforsterker ab EB-fabrikat (tastafon
multialarm, høyttalerenhet) er kjekk å ha til å lytte på
forskjellige svake LF-signaler. Den anvender TBA820M, og må
dempes ned en god del da den er altfor førsom, det er også
koplet inn en seriemotstand med høyttaleren for ikke å sprenge
IC'en ved kraftig overstyring.
XXI-II

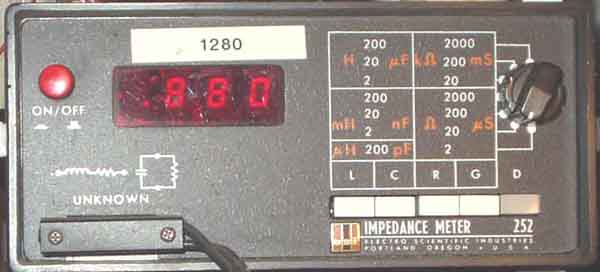

Impedance Meter 252 (Amerikansk)
Måler kapasitet, induktans. Umulig å skaffe dokumentasjon for,
og derfor vanskelig å få kalibrert

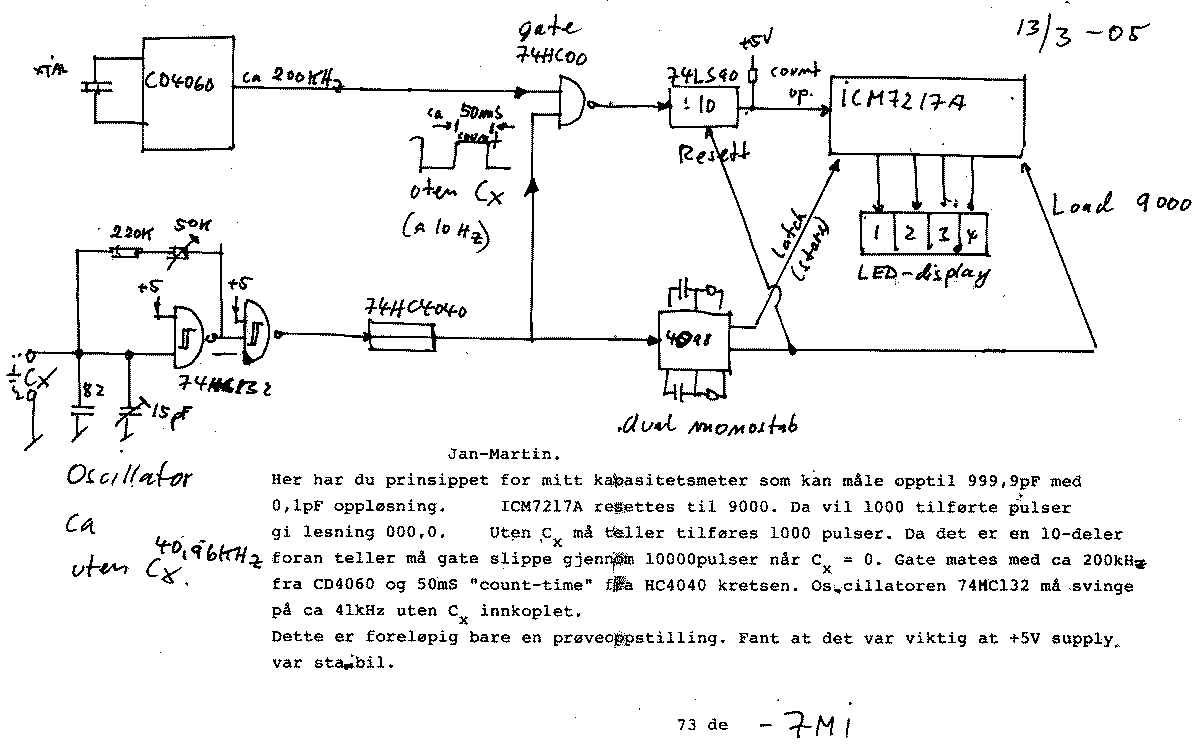

LA7MI's siste eksperiment gjelder modifikasjon av frekvensteller
til å måle kapasitet.
LA7MI's last experiment is for modifying ICM7217A frequency
counter to measure capacitance, it measures 0-999.9pF with 0.1pF
accuracy. Just got his letter, no more info is available.
XXI-III
Transitions from BNC to conhex and vice-versa (75W)
Conhex is usually found in interconnections for AF, Baseband and
70MHz IF systems for radio links (NERA),
but has also been used for early 10GHz systems, probably 50 ohm
systems (at least in Sweden)
Overganger fra BNC til Conhex.
