De foregående sidene ble for store og vanskelig å redigere. Endel om coaxkontakter, overganger og tilbehør er flyttet over til denne nye siden.
 |
 |

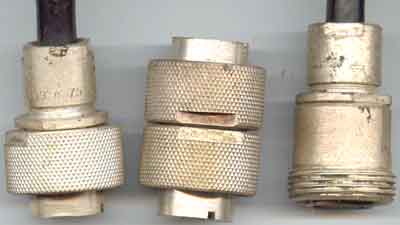

Her er vist noen av de
N-kontaktene som er brukt til modifisering av båndpassfiltrene,
to av de er nokså sære. Den første typen fant jeg på noen
sirkulatorer for NMT900, de går i samme festehull som
SMA-kontakter (dvs. mindre enn BNC). Den tredje typen kommer
også fra noe surplusutstyr, den har samme størrelse flens som
den som sitter på filtret fra før, vist bare som et eksempel.
Den midterste er vanlig type, men planfrest under.

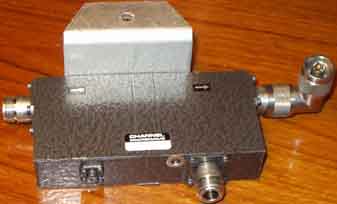

E.: Circulator from Magnetic combiner (2nd
version) for Mitsubishi NMT450 Gen.1. Click on the picture for
more info about tuning circulators to desired frequency band.
N.: Sirkulator fra 2. utgave Magnetic combiner for Mitubishi
Gen.1 NMT450 utstyr.

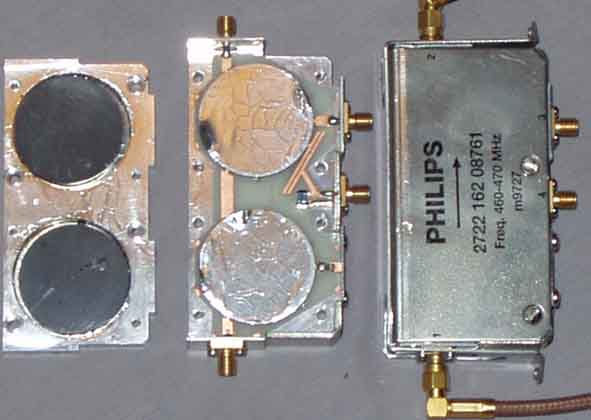

Tilsvarende Philips 2722 162 08761 for Nokia utstyr. Two-stage
circulators from NOKIA BD34. Not tested. It is a reflected power
test output (4), probably to reduce power if reflected power is
high.
Vanlig trick for å redusere frekvens er å redusere magnetfelt,
når circulatoren er demontert kan man legge inn teflonduk mellom
magnetene (man kan også prøve med papir), problemet kan være
å få begge sirkulatorene på samme frekvensområde - med fare
for litt gjennomgangsdempning. Se vedrørende justering (bildet
oppforbi).
LA8OJ har målt på denne og mener det er ca 1,5dB dempning på
432MHz, kunne optimalisere lite grann med å bevege en liten
magnet utenfor, men det var mikroskopisk. TX inngang er merket
med 1-tall, dvs hvor det er en liten 50 ohms terminering.
 |
 |

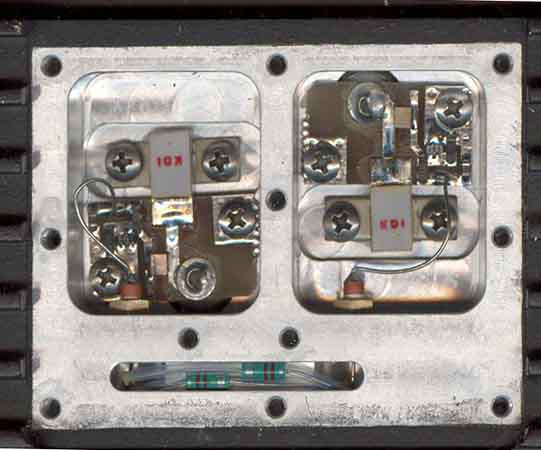

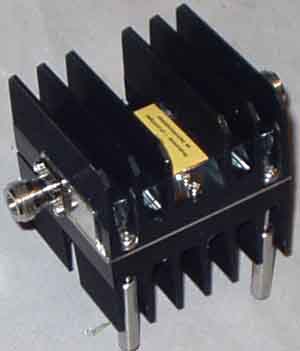

Sirkulator med innebygget dummyload. Gir ca 1,5dB dempning på
432MHz. De er justerbare, doble sirkulatorer, med spole som kan
varieres og kondensatorchipper som kan økes. En utfordring å
åpne de, men LA8OJ hadde tydeligvis mere teft for slikt enn oss.
Bildet til høyre viser forskjellige 1dB dempeledd som fulgte med
personsøkersendere, må ikke forveksles med sirkulatoren til
venstre.

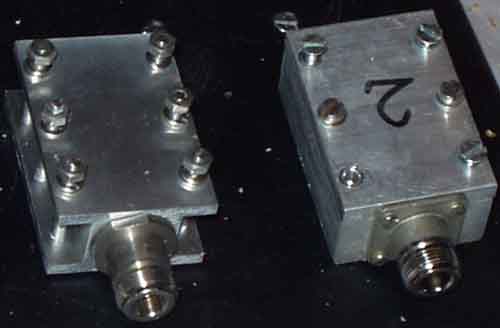

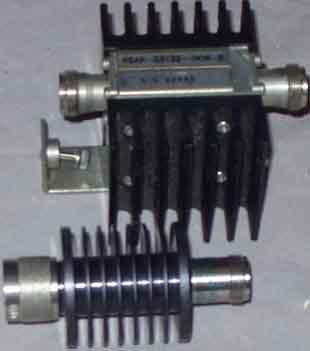

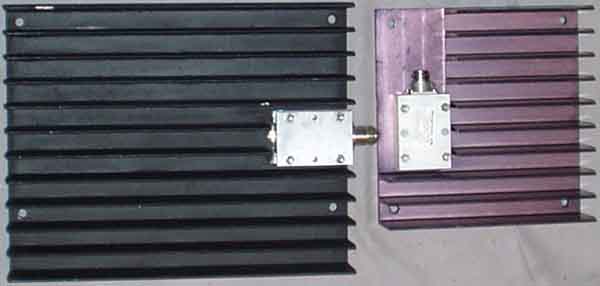

"100W dummyloads" fra Magnetic combiner/filter for
Mitsubishi NMT450.
1. generasjon dummy load til venstre og andre gen. til høire,
effekt vil nok variere avhengig av størrelse på kjølefinne,
jfr. info fra LA4MH på møte i Sandnesgruppen i november 2004,
angivelig klarer den med størst kjølefinne 200W fra Drake TR-7.
I Magnetic combiner for 2m var også et dummyload element montert
mellom 2 kraftige kjølefinner.
 |
 |
Det ble litt tungt i ryggsekken forleden og jeg måtte demontere
litt, allikevel bar jeg 34kg på ryggen i 20cm snø (har tross
alt hjerteproblemer). Oppdaget da at det finnes to utgaver med
dummy-load elementer, den første var merket 10GHz og LA6LCA har
testet som brukbar til 6GHz, den var også brukt i Magnetic
OLT-combinere (146-174MHz). LA4WN sier de har 40dB
refleksjonsdempning på 1296MHz, og minst 30dB over andre
frekvenser han har målt.

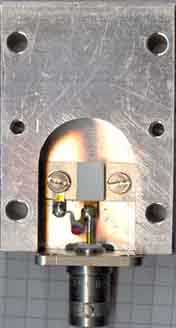

Den andre (nyere typen) lar seg greit åpne, tydeligvis nokså
standard komponenter. LA4WN mener den er tvilsom i
mikrobølgeområdet, 8dB refleksjonsdempning på 1296MHz, men
sikkert mer enn god nok til HF og 2m. Har prøvd å bytte til
forskjellige andre kontakter, BNC og han-N, bare hullene i
flensen stemmer. For å kunne montere SO239 på den må en skru
ut elementet og file større åpning i alumniumshuset eller
modifisere kontakten.
 |
 |

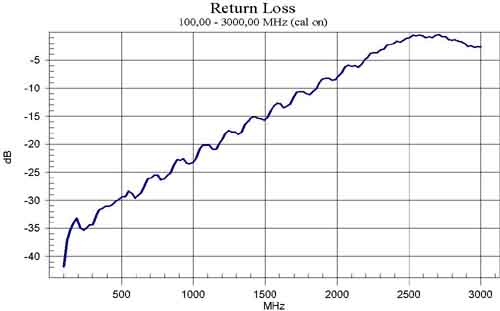

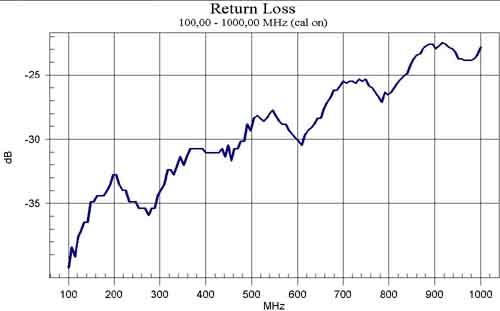

LA5QEA's målinger av tilsvarende
dummy loads, som du ser er de
ikke brukbare til mer enn litt over 1 GHz. RL 20 dB, dvs. vswr =
1,22
 |
 |

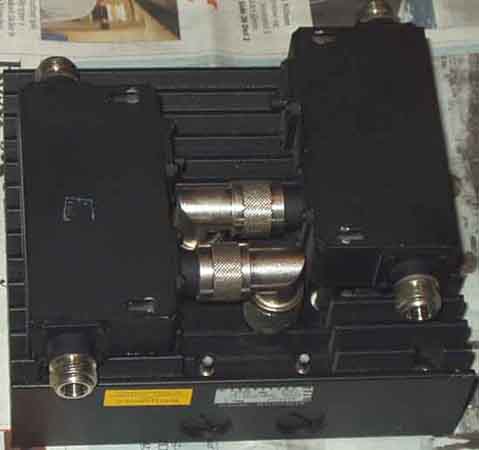

En variant dummyload
m/sirkulatorer som fulgte med i eget 19" filter-rack for
Mitsubishi generasjon 2, det andre bildet er utsnitt fra baksiden
på dummyload (dvs. dette er 3. utgave dummyload og filtre for
Mitsubishi utstyr) av fabrikat Radiosystem (Magnetic).
Her er det type 2 dummy-load og en skal ikke forvente det er
brukbart på høyere frekvenser enn 70cm, selv om det er brukt
SMD komponenter, se LA5QEA's målinger av refleksjonsdempning.
Det er 2 dummyload i samme hus. Diodedetektorer har uttak via SMB
kontakter ved siden av N-kontaktene. (2005.04.01)
 |
 |

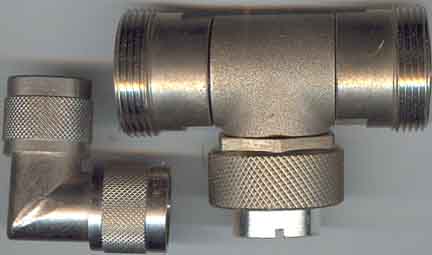

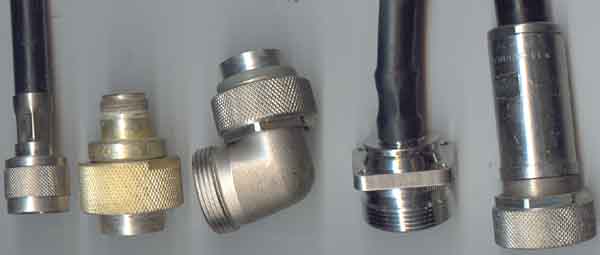

Et utvalg 7/16 og N-type kontakter og overganger funnet sammen
med forskjellige varianter av NOKIA/Magnetic NMT450-utstyr og
combinere. Det var noen flere N-overganger.

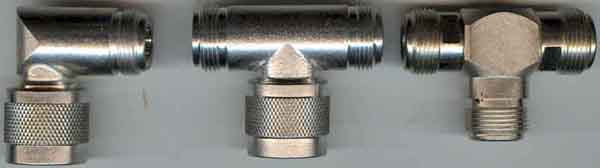

Her er noen flere N-overganger. Mener å ha sett enda en variant
av vinkelovergang (hunn-hunn), men jeg har en kasse med
overganger stående hos LA8OJ i Sandnes for å plukke ut det han
er interessert i.
Tilsvarende surplus- Spinner 7/16 overganger og kontakter jeg
tidligere har kommet over.

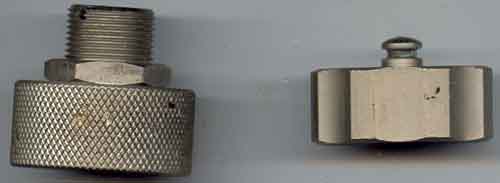

Det var noen forskjellige lokk til kanalfordelere i
filterstativer, den til venstre er siste utgave, men de er bare
rent lokk og gir ingen kontakt med coax'en, er kun brukt som
beskyttelse.

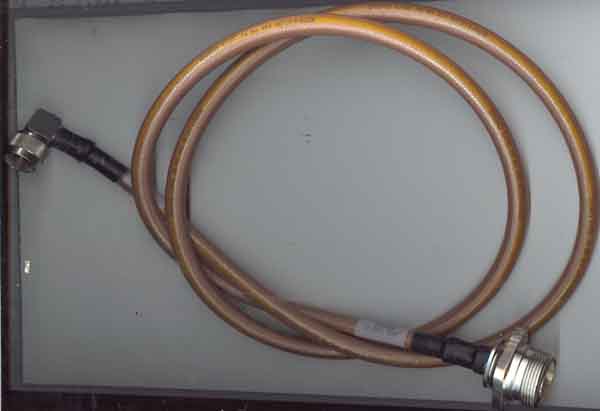

Bare en ting som et stykke av slik tykk teflon coaxkabel er
ganske kjekt å ha..... (4 stk slike kabler i et NOKIA BD34 skap,
den ene kabelen er forresten RG214)

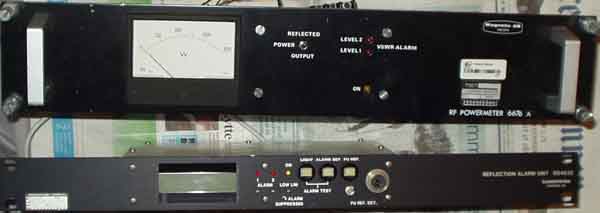

Gammelt (analogt) og nytt (digitalt) 300W display for wattmeter
med alarmkoplinger til 19" rackmontasje (fra Magnetic
combinerskap), har dokumentasjon for den siste utgaven, mangler
foreløpig til den første. Disse brukes sammen med Mitsubishi
NMT450 utstyr. Vegrer meg for å legge dokumentasjonen ut her.
Her får man bruk for coaxoverganger og kabler som vist ovenfor.
Til å demontere Magnetic utstyr trengs et utvalg vanlige
skrutrekkere. Skulle gjerne hatt noen Magnetic 19"
filterskap til shacken. (2005.04.02)

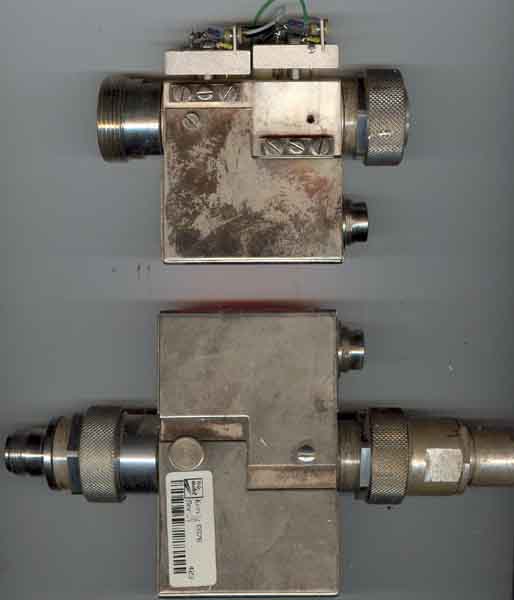

300W 432MHz in-line probe for wattmeter, delvis åpnet og med
tilkoplinger for overgang til N-kontakter
Problematiske SMB-chassiskontakter
Har plukket ut endel SMB-chassis kontakter. De sitter skikkelig
fast, men det viser seg at det er noe stoff på de, det må
varmes opp for å slippe. Har varmet opp med 60W loddebolt på
mutter og da løsner de litt så en klarer å vri litt på
mutteren, siden må en bruke loddebolten til å dra mutterne
rundt. Ble ikke klok på hva slags dimensjon de er, 6mm
fastenøkkel var for liten og 7mm var for stor. LA8OJ sier jeg
skal bruke løsemiddel (forgasser rensemiddel fra Biltema), så
får jeg prøve det senere, da.
 |
 |
 |

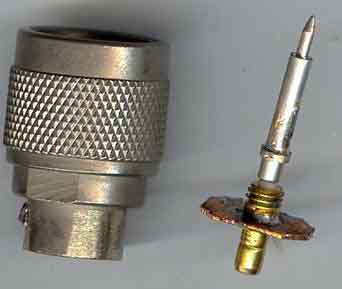

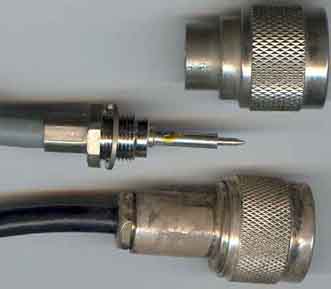

Om å lage seg N til SMB (SMA)
overgang(-er)
SMA- og SMB-overganger vokser ikke på
trær, dessuten er det dyrt å kjøpe seg alle aktuelle
overganger, det kan dessuten være vanskelig å finne hvor man
skal kjøpe de fra. Her ser en 2 forskjellige N-kontakter for
RG58 e.l. Dessverre tenker man ikke langt nok når en finner
slike avklippet med kort coaxkabel. Den øverste viste seg å
passe veldig bra til å lage overganger med, mens den nederste
var problematisk her. Det eneste som trengtes var å file til
hylsen slik at den ble loddbar og feste SMB-kontakten på en flik
messing- eller kopperplate. Det er et problem at loddetinnet vil
krype oppover kontaktflaten, og når man slår dette mot
skrivebordet blir SMB-kontakten flat, en kontakt ble ødelagt
uten at jeg fikk vekk tinnet som ikke skulle være der. Det siste
bildet viser resultatet.

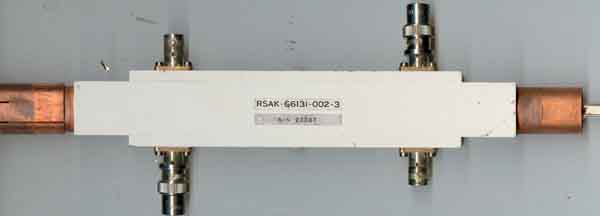

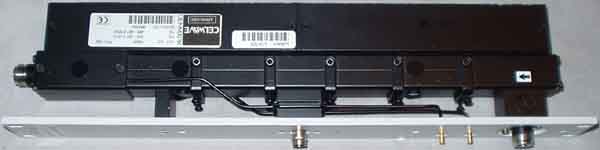

En svært fin retningskopler er montert i høyre vange av
Mitsubishi G2 skapet, LA4MH har testet den og sier den er bra for
både VHF og UHF. NB. Enheten
inneholder berylliumkopper og bør holdes unna spisebordet!!
[Nokia] Overså denne ved første besøk, det er en fin
retningskopler som man ikke bør la ligge igjen efter seg.

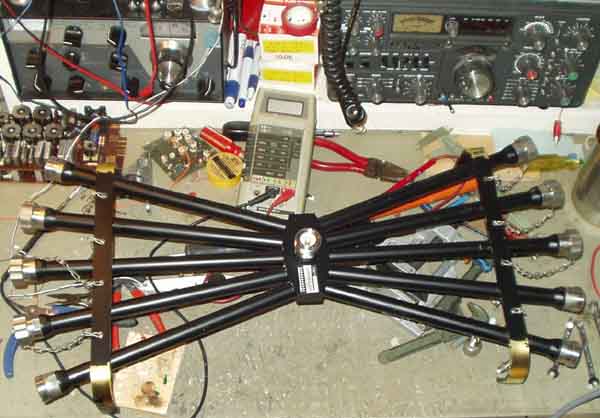

Radiosystem/Magnetic antennefordeler til 8 sendere av Mitsubishi
generasjon 1 med 7/16 Spinnerkontakter, denne er skrudd på
bakveggen av 19" filterskap
Radiosystem 19x19" rack (1. utgave).
Til Mitsubishi utstyr er det brukt et combinerskap som vist her,
se nærmere beskrivelse og om demontering på side
d27.
Fordelen for oss med dette skapet er at det er 19x19" og
måler ca 60x60cm slik at det passer for dypt utstyr som Racal
Ra17 og Ra1772 mottakere mv.
2005.04.11
