d26. Bruk av utstyr fra 2m personsøkersendere
- Ericsson COMPACT 9000 -

D.24 Tilbake til siden for NEC utstyr (NEC PA-trinn har +24V driftspenning og passer bra til QRO)
D.25 Tilbake til siden for vanlig Magnetic utstyr

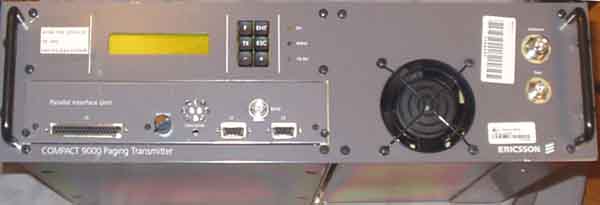

COMPACT 9000 (Product Nr. 8161/5) (2. generasjons svensk personsøkersender).

Noen få innimellom de personsøkersenderne for text radioamatørene har fått er Compact 9000
transceiver..
LA4MH, Henrik i Sandnes jobber med å skaffe seg innsikt og dokumentasjon for dette utstyret.
Jeg har ikke tenkt å gjøre noe mer med dette og avventer hva en finner ut i Sandnesgruppen.
Den utgaven som har vært brukt her til lands dekker antakeligvis 137-170MHz og gir 200W ut
med under 1W drive. Det var snakk om at den dekker flere bånd, 150/300/450/900MHz, men
hvordan er et åpents spøsmål for M57741 og BL278 er definerte som VHF komponenter..
Et problem ser ut til å få greie på om den virkelig virker på aktuelt frekvensområde, om det kan
kjøre med repeatershift eller simplex. Utstyret kan lett programmeres for ønsket bånd og frekvens,
med forskjellige kanalavstander, også 12,5 og 25kHz, men det er noen uløste spørsmål om
programmeringen virker slik den synes. Et problem er at dette utstyret er laget for POCSAQ, og
ytterligere modifikasjoner ser ut til å være nødvendig for modulasjonsarter vi er interessert i.
I motsatt fall er utstyret i alle fall et kjempefint PA-trinn, for -40....55V driftsspenning

Det var tilsalgs Compact 9000 70cm utstyr på VHF meeting i Kungsbacka, denne er utvendig lik,
angivelig var det 200W, men ved nærmere undersøkelse var utgangstransistoren i min 70cm rig kun
60W, slik at jeg droppet videre ombygging av den ene, den andre er overlevert LA4MH til
nærmere undersøkelse og sammenligninger. Som du ser lenger nede i teksten, så er det snakk
om totalt forskjellig utstyr.

Utstyret som var brukt i Norge ble sendt til Sverige for service, etter sigende har det aldri vært
kjent noen dokumentasjon i Norge. Utstyret har vært på det tyske surplusmarkedet siden 1999,
og en god del der nede har jobbet med å finne ut av dette utstyret. Det er lett å finne beskrivelser
av ombyggingsprosjekter, men om det fører til noe er et annet spørsmål.

De typene som var tilgjengelig i Trondheimsområdet er hovedsakelig type 8161/5 som nevnt her
og noen varianter av KRC 101 134x.

De som er samlet inn i Rogaland har følgende merkinger:
1) KRC 101 1383/001, R1A A61 97W23, 2) COMPACT 9148,
3) A61107SM FU, KRC 101 1348/1, 3) AS1107SMJT, KRY 113 11/1 R1B

Ovennevnte type ble hentet i Farsund; Product Nr. 8161/5 R1B A61

Noen data (LB9RE):
138-174 MHz (1 MHz båndsegment, antar det må tunes hvis man vil flytte mer for å opprettholde
spesifikasjonene)
25 kHz, kanalavstand
0.03 ppm, frekvensstabilitet
0.25 mikrowatt, spurious
70 dB, redusert effekt i nabokanal
20-200 watt effekt, justerbar
43-63 volt DC, 400 watt, ved 200 watt RF ut, type 8162
50 000 timer MTBF (mean time between failure)

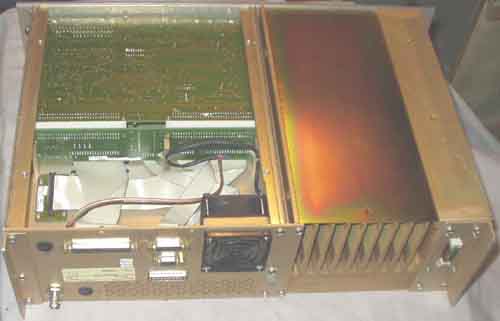

LM Ericsson Compact 9000 (Product Nr. 8161/5) sett ovenfra

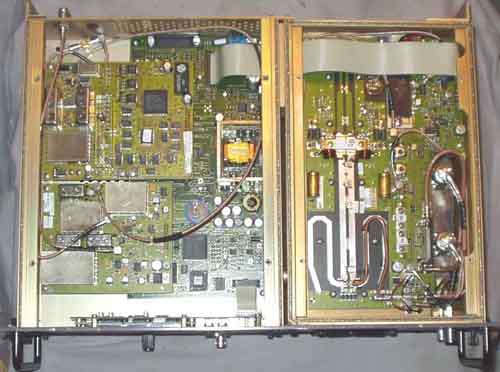

Compact 9000 (Nr. 8161/5) sett underfra

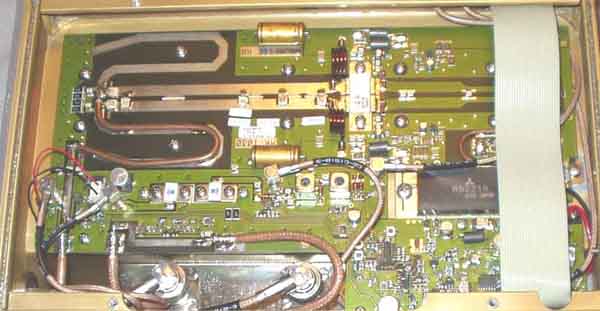

Nærmere titt på utgangstrinnet (2m)
Det er brukt en Mitusbishi M57719 effektmodul og BLF278 utgangstransistor, en finner lett
data for disse. Begge deler er for VHF, men utgangstransistoren klarer over 300W HF.

M57719 RF power module for 145-175MHz, 12.5V, 14W ...

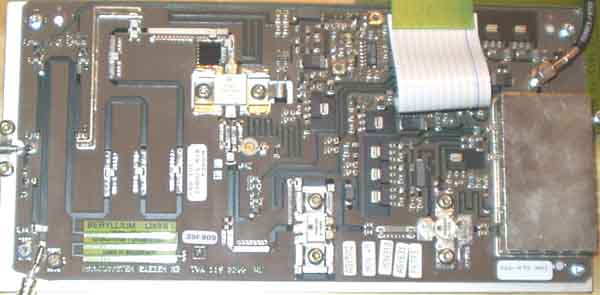

70cm utgangstrinn i Compact 9000 (KRB 101 1082/1 Transmitter).
Kortet er vesentlig mindre enn utgangsmodulen i ovennevnte 2m transceiver.
Denne typen ble kjøpt på VHF meeting i Kungsbacka 2001. Utgangstransistor er TP5051,
iflg LA6LCA er det bare en 60W transistor.

Versjonen som finnes i Tyskland vises her http://www.schulers.de/innenleben.html
Artikkel fra CQ-DL 11/2002: Pager-Leistungsendstufe Ericsson Compact 9000 modifiziert

e/m
