MSGer Ff 42 - Minensuchgerät Frankfurt 42 [D587/2 1.4.43]
Das Gerät besteht im elektr. Teil aus dem Verstärker mit
4 Röhren RV2,4P700,
der Stromquelle (Samler 2,4NC28
mit Wechselrichter) und der Suchspule.
Wirkungsweise und Leistung:
Das Gerät arbeitet nach dem Niederfrequenzprinzip
(240Hz)
Suchtiefe über T MI Deckel 40cm
.......................S MI Deckel 35cm
Russ. Metallzünder (Nicht Eisen)
in Befehlsminen ..................15cm
Metallarmmer Zünder in Größe einer
Patronenhülse (Stahl) .........10cm
Anzeige: Akustisch, durch Tonverstärkung in Kopfhörer
MSGer Tlhf
41 - Minensuchgerät Tempelhof 41 [D587/1 1.4.43]
Das Gerät arbeitet nach dem Hochfrequenzprinzip
(160kHz)
Anzeige: Akustisch, durch Tonänderung im Lautsprecher
Empfänger (fest eingebaut) mit folgenen Röhren: DF41w, DAC41w, DL41w.
Sender: DL41w
BERLIN 40 - no info available
------------------
Wien 41
Le "Tempelhof 41" a été suivi par le :"Frankfurt
42", le "Stuttgart 43" pour finir avec
le "Lowedel".
Refr.: Matériels d'instrumentation on http://perso.wanadoo.fr/techmili.com/Instrumentation/Instrumentation.htm
SCR-625A Minensuchgeräte, -B, -C, -D, -E - [tnx DL1OY]
BC-1140 Suchspulen
BC-1141-B Verstärker
Das Gerät arbeitet nach dem Niederfrequenzprinzip
(1000Hz)
 |
 |

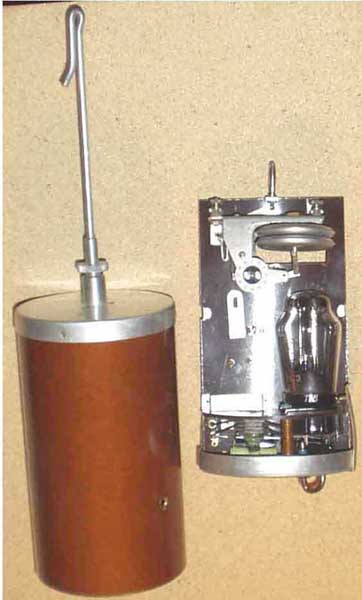

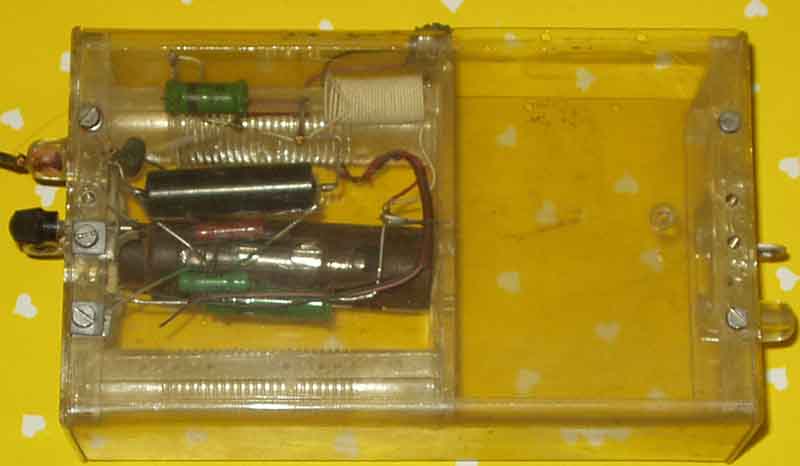

Wetter-Sonde PI-1139 transmits on 9,8MHz -

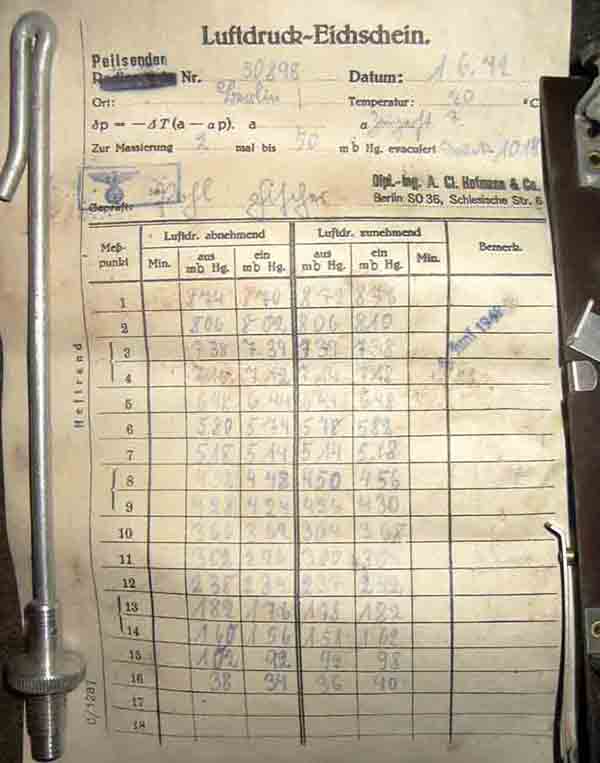

Still request how the measurements are transferred, and which it
does,
it is not variable capacitance barometer!!

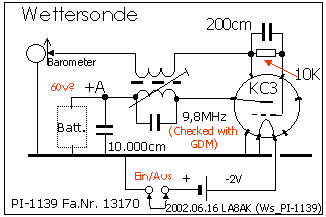

I am not quite sure if my circuit diagram is correct, it has been
impossible to find any documentation, and everybody who were
supposed
to know about it give wrong clues which may be true for other
equipment
Reference: Handbuch für Hochfrequenz- und Elektro-Techkniker IV
Band (1957),
Meteorologische Anwendungen der Nachrichtentechnik pp533+
Radiosonde (Valve: RL2T2)
