German WWII equipment not covered under the other pages
The equipment is not mine, but the pictures are received from a friend.
Midlertidige tekster/temporary text

1)

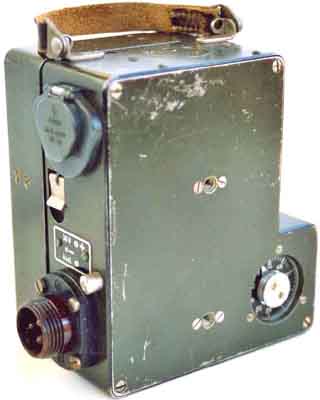

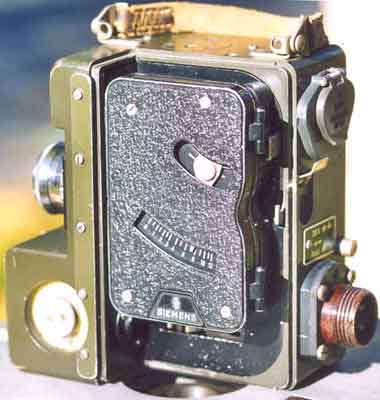

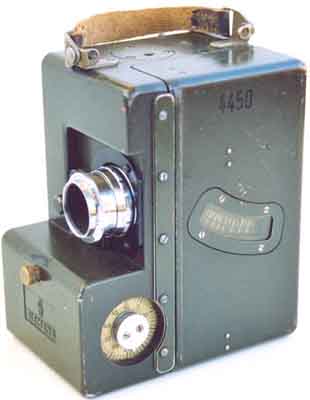

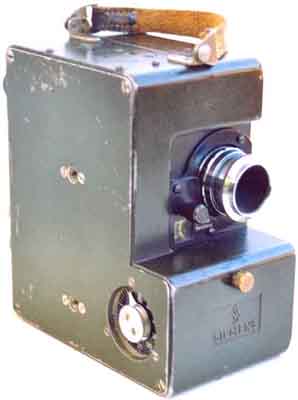

Midlertidig tekst: Siemens 16 kamera: "Flak-Aufnahmekammer".
Se utdrag fra Waffen-Arsenal - Highlight band 12 av Werner Muller:
"...an einem der Geschutze waren vor den Anzeige-skalen der verschiedenen Mess- und Schusswerte
Flak-Aufnahmekammern (Schreibweise nach "Vorlaufige Beschreibung des Kdo-Ger.40, Teil 3, B.
Flak-Schmalfilm-Gerat, Berling 1940") angebracht, die gleichzeitig mit den Theodoliten durch die
Handtaste am Zeitdrucker ausgeløst werden konnten...",
men det er også bl.a. brukt i forbindelse med opplæring av MG-15 skyttere i bombefly,
når skytteren avfyrte en salve ble det filmet slik at instruktøren kunne gå gjennom filmen og evt. se
hva "eleven " hadde gjort feil
original utstyrt: "mit Schneider-Xenon (d/f= 1:1,5) von 2,5cm Brennweite und einem Einstellbereich von 14 bis 80 cm.
Die blende war einstellbar von 1,5 bis 22. Bei einer Betriebspannung von 36V für den Scheinwerfer
(ikke med på dette bildet - lyskaster, montert på toppen av kameraet) betrug die Beleuchtungzeit je nach Einstellung
der Sektorenblende 1/30 bis 1/150 Sekunde. Zum Antrieb diente ein schnelllaufender 36V Gleichstromsmotor
Die Kassette faßte 12m Schmalfilm (16mm). Ein Zahlwerk zeigte de jeweilige Bildzahl an."

Anm.: Her er nevnt 36V likespenningsmotor, under er nevnt 36V 500Hz AC, er det noen sammenheng,
vibrator??

2)



2a) Servo styresystem, tror dette kommer fra en glidebomber (Hs 293 flyvende bombe),
montert med et "Kreiselgerat" (som 6c), med driftsspenning 36v/500Hz

2b

2c

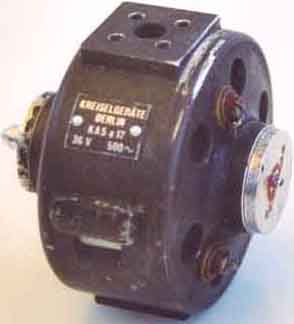

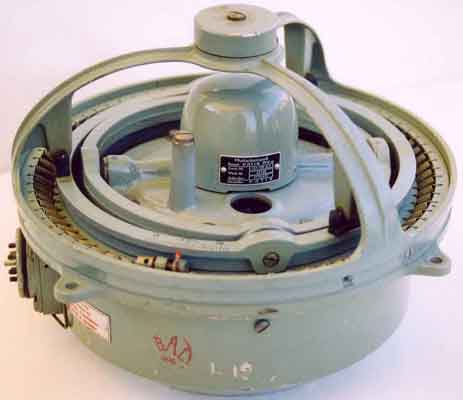

Bild 2b: Kreiselgerät, wie 2a

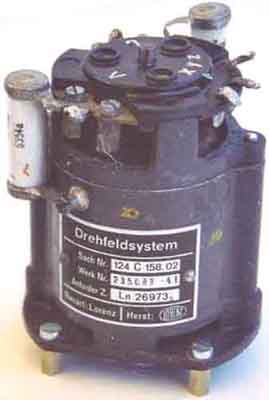

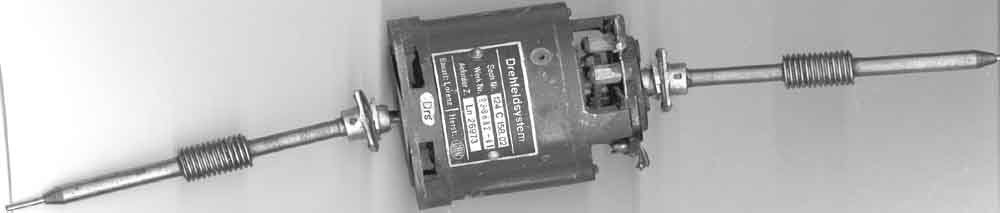

Bild 2c, Drehfeldsystem: Interlock motor for et dreie viser instrument
(en som sender og en som mottager). Lorenz type 124 C 158.02

Bildet viser gyroen (Kreisel) til den tyske glidebombe Hs 293, som de forøvrigt har utstillt på Forsvarsmuseet.
(Forøvrig skal det være platen (Gerätebrett) hvor gyro, mottaker, 2 omformere, akkumulator mm. er montert).
Anlegget er godt beskrevet i en av Trenkle's bøker, men her kan gyroen være dekket av et aluminiums deksel med et
lite plexiglass vindu. <Info LA7RGA>

Vanligvis gir disse selsynmotorene for dårlig avlesning ved en rotasjon for 360° og snekkedrev er nødvendig for
større nøyaktighet. Snakket med Per LA5LG om dette, og han mente - at til indikator for antennerotor kunne man
godt bruke 50Hz spenning.

3)

3a

3b

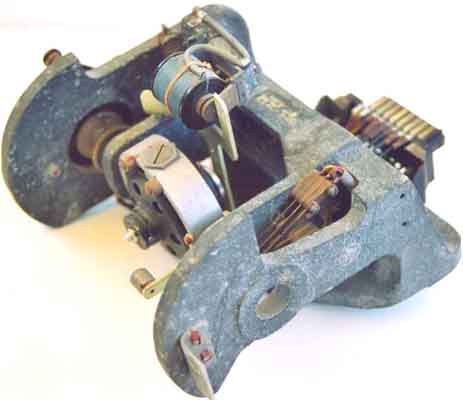

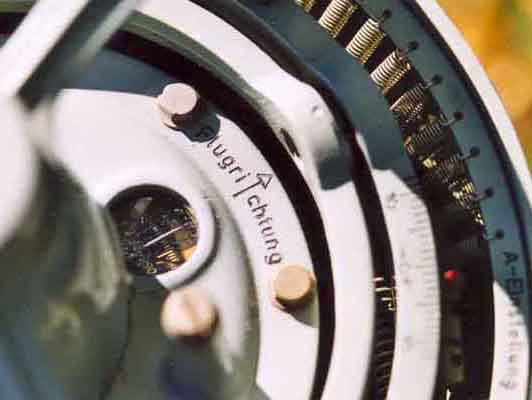

Bilder 3a og 3b: Mutterkompaß: Vanligvis montert bak i flyet, vekk fra støyen,
og er montert med en interlock giver for å styre et indikator-instrument hos flygeren. (master/slave)

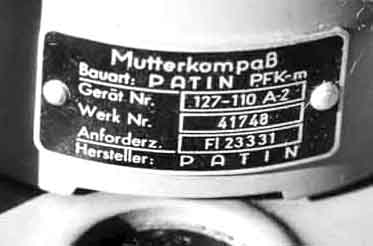

Mutterkompaß, type skilt

Forøvrig har jeg denne referansen for noenlunde sammenlignbart amerikansk utstyr (se side 61 ) og 62:
ARN-6 operational with ID91B/ARN-6. Basically, it's a selsyn
indicator, 4-wire (3 AC + common) 26V 400 Hz device. In the ARN-6 it's
driven by the selsyn master in the AS313*/ARN-6 loop antenna. The ARN-6 is a
DC-only device; the 400 Hz 26V AC is generated by a vibrator supply which also
provides B+ for the thyratrons driving the loop motor

e/m
