n73. Feldfunksprecher b1 und c
[Anhang: Feldfunksprecher b2]
info from Björn Are Ilstad. Bodö

reference pages:
n71 LwEa
n72 Feld.Fu.Bertha

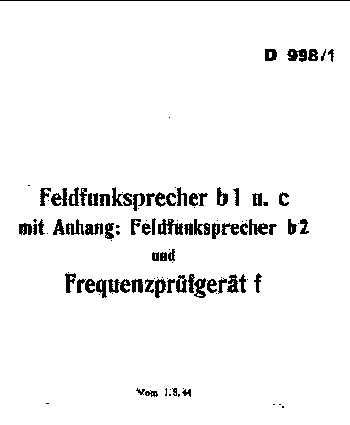

D998/1 Merkblatt der Feldfunksprecher b1 und c.

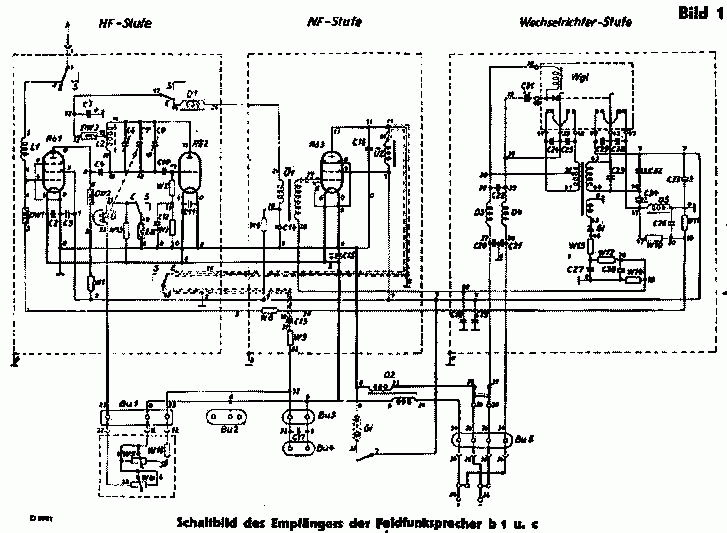

Schaltbild des Empfängers der Feldfunksprecher b1 (90...110MHz) und c (130...160MHz).
[Note: Feldfu.b covers 90...110MHz, too]

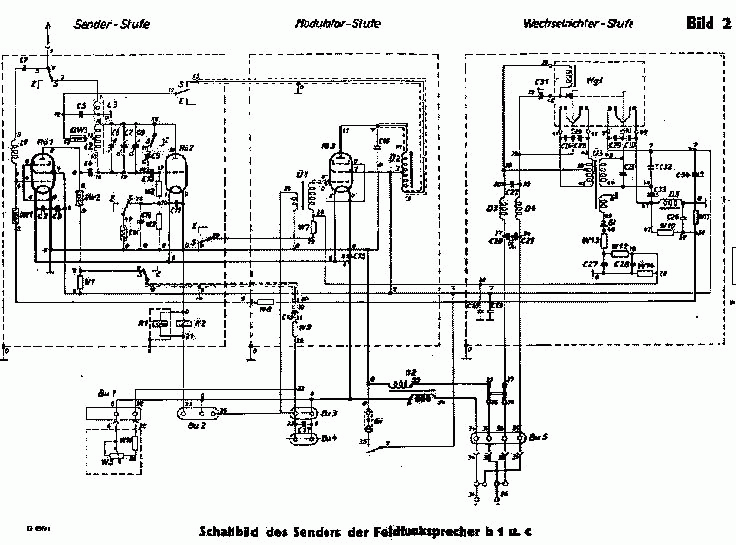

Schaltbild des Senders (Feldfunksprecher b1 und c).

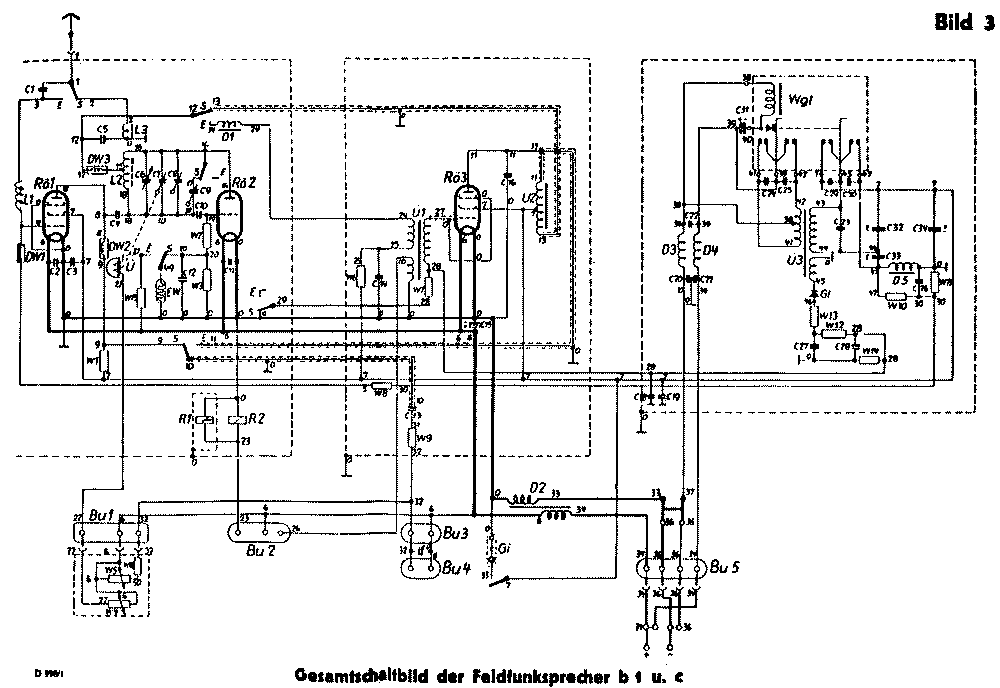

Gesamtschaltbild

Schaltbild des Frequenzprüfers f für Feldfunksprecher

Vereinfachte Empfängerschaltung des Feldfunksprechers b2 (90...110MHz)

Vereinfachte Senderschaltung

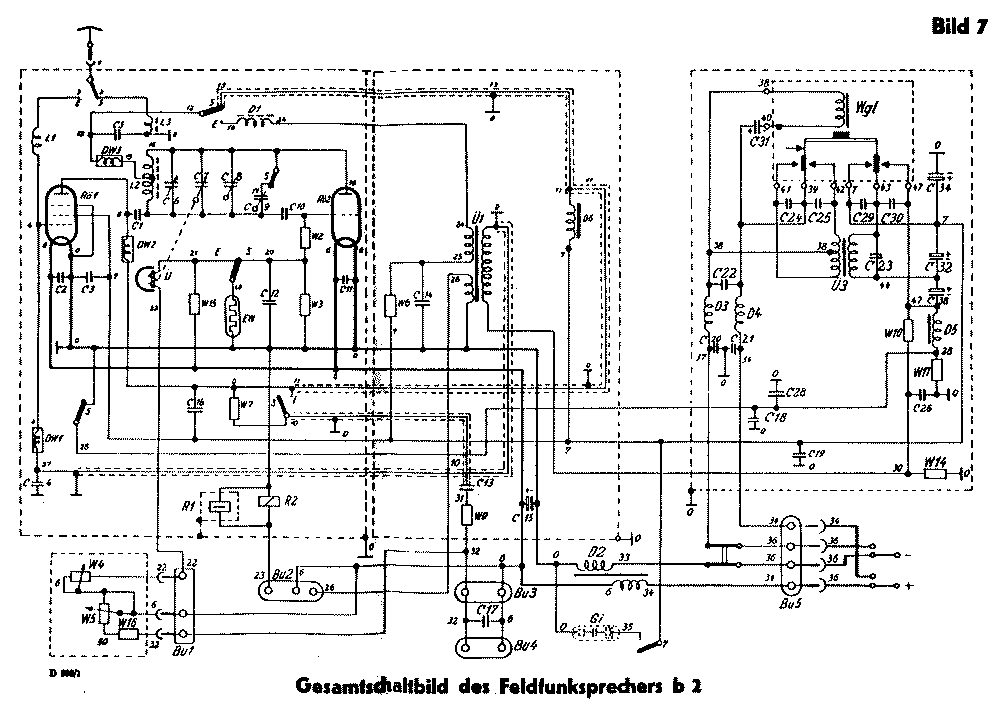

Gesamtschaltbild des Feldfu. b2

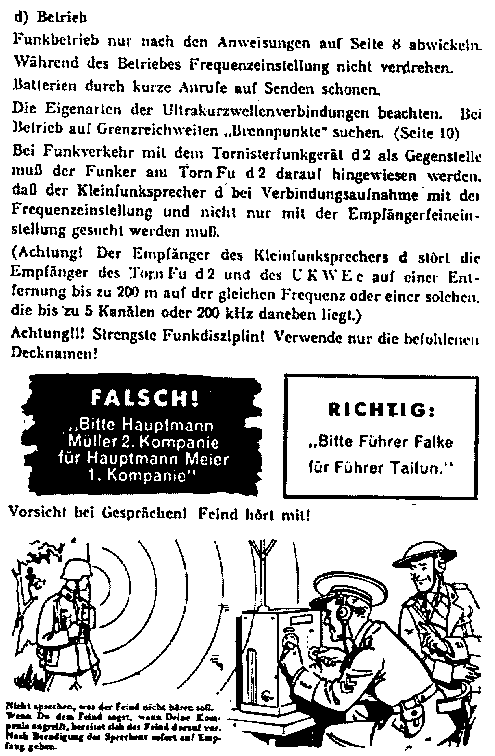

Funkbetrieb. Die Engländer hört mit!


Feldfunksprecher b und c, Gerät im Stand.

Feldfu.a 120...156MHz
Feldfu.b 90.....110MHz
Feldfu.b1 90...110MHz
Feldfu.b2 90...110MHz
Feldfu.c 130...160MHz
Feldfu.e .........75MHz
Feldfu.f 27,8.....32,2MHz
Feldfu.f1 27,8...32,2MHz
Feldfu.h 23,1....25,0MHz
Reference: Kommerzielle Nachrichtengeräte von 1914-1945 (Gerhard B. Salzmann, DL2IE)

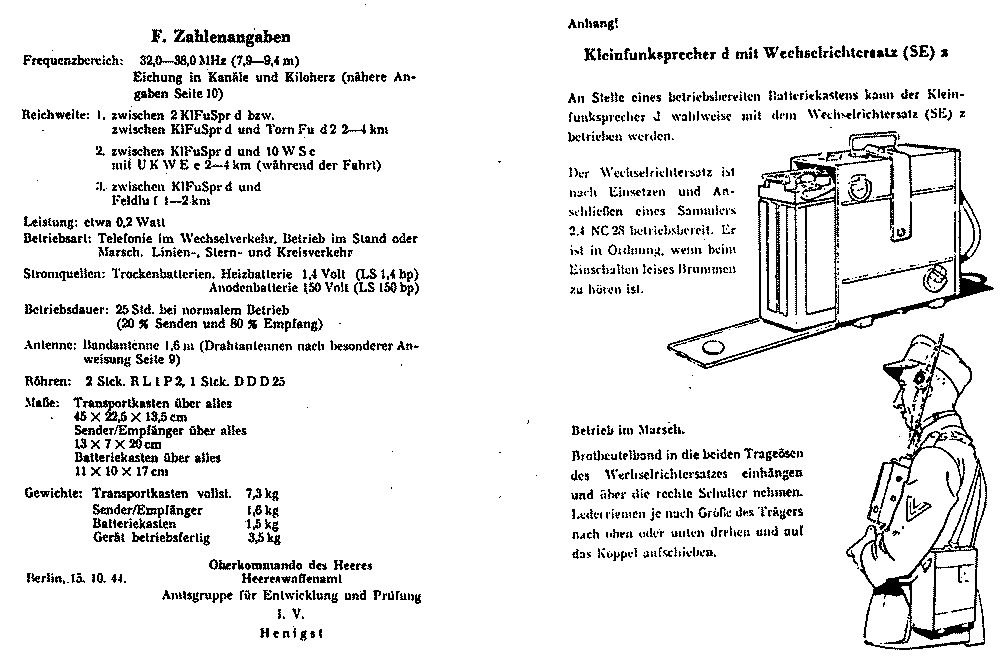

Kleinfunksprechers d

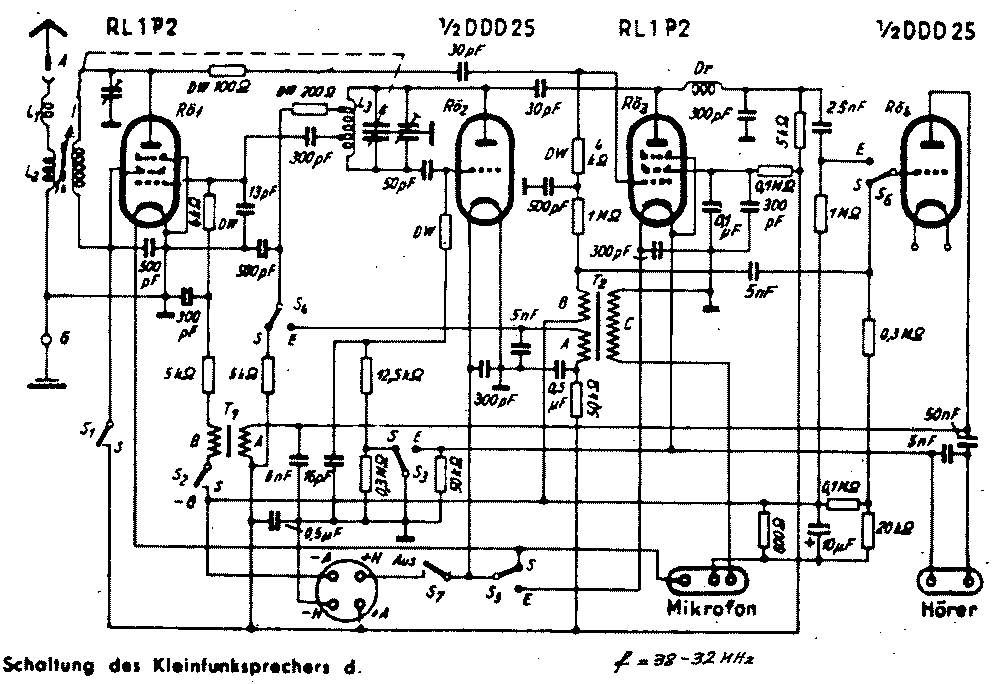

Schaltung. Kleinfunksprecher
