b90. Salora SRP24C/SRP-25C mods
Salora
SRP25C and
SRP24C have
proved to be very reliable rigs for packet radio -
provided
that you remove the relay, and add solidstate switching of +9V, and PIN-diode
antenna switching, also modified two SRP24C's (xtal controlled version of
SRP25C)
and used them without mounting cassette.

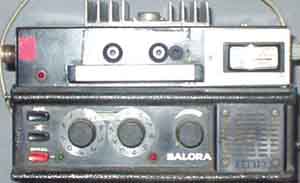

My Salora SRP25C packet radio transceiver with built-in 230V
power supply and RX audio level indicator

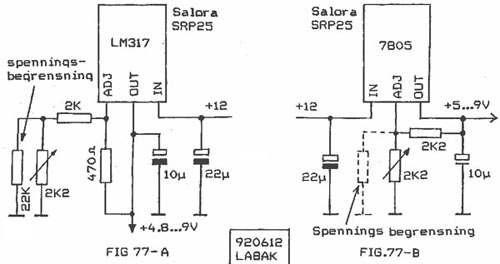

Power regulator for SRP25C, two different approaches shown
dependent on which is available
[TR77] Effektregulator for Salora SRP24 or SRP25 transceivere.
Mange bruker altfor stor effekt, og kan ofte redusere ned til en
brøkdel og derved skape mindre interferens for andre som bruker
samme frekvens
lengere unna. En grei løsning var å regulere ned effekten ved
å regulere spenning til pre-driver (doubler-kort). +9V til dette
trinnet har egen føring,
som det er lett å kople om. Det var lett å få plassert en
regulator i det store åpne rommet i bunnen av transceiveren. Det
er vist kopling med LM317
og 7805. For LM317 er det koplet inn en motstand på 470 ohm for
å få passe strøm i potmeteret (2.5mA). Slik som vist kan
spenningen med
LM317 reguleres +4.8...9.2V.
Følgende uteffekter ble målt som funksjon av
driftsspenning på trinnet:
15W (8.8V), 1W (5.9V), 0.2W (5.4V).
Løsningen passer sannsynligvis også for Salora SRP25D
Følgende
artikler finnes for SRP25C/D i Amatör Radio, OZ, QTC, QSO:
Salora SRP-25c(1)billig syntesisert 2m
transceiver AR 91-11-004
Salora SRP-25c(2)billig syntesisert 2m transceiver
AR 91-12-010
Salora SRP-25C/D Effektregulator for
- LA8AK OZ
93-11-659
SALORA SRP-25D-DNO (MOBIRA) Ombyggnad av -(1) SM6DHD QTC
88-02-068
SALORA SRP-24C Endel tips for ombygging av-
LA8AK QSO 91-02-
Salora SRP-24C, SRP25C xtals
info
LA8AK AR 92-11-006
Salora SRP-25D 70cm xtal
info
LA5QEA AR 92-11-006
SALORA SRP-25C (2m)
ombygging
LA8AK AR 89-11-308
SALORA SRP-25C/D (2m/70cm)
Forbedringer LA8AK
AR 90-02-039
SALORA SRP-25C/D (2m/70cm)
Forbedringer LA8AK QTC
89-12-596
SALORA SRP-25D (70cm) ombyggnad av
- SM6MOJ QTC
88-05-243
SALORA SRP-25D-DNO (MOBIRA) Ombyggnad av -(2) SM6DHD QTC
88-05-243
Salora SRP25C TXdelay forbedring for
-
AR 94-06-172
Salora SRP24/SRP25
9600baud
AR 94-02-036
Salora SRP24 og SRP25 -
effektregulator LA8AK
AR 92-12
