a12) Liste over Luftwaffe radiopeile- og målestasjoner mv.

The information is received from Tor Ödemotland on 2004.08.31, and may only be copyed or distributed with his permission
The presentation is temporary and may soon be changed.

Ln Abt. Rogaland
Funkteinerstelle
1. Kncikebein (Stvgr) Klepp
2. Elektra Sonne I (Stvgr) Varhaug
3. Karuselli (Stvgr) nedlagt
S1 Dora-Anlage (Stvgr) Bore

Austrått Sandnes 3 master

Ullandhaugområdet:

Y Zweistrahlbake "Fridolin" 1 og 2
1) Limahaugen
2) ?

Wotan II FuSAn Anlagen "Y1"

E-Meß-Empfänger-Anlage Jocken- mit Kommando-Zentrale
Lille Ullandhaug

E-Meß-Sender Wolfgang A og B
Jåttanuten

Y-Stellung Peiler

E-Meß-Sender "Hans" - Ullandhaug

RL 9/43
1) Fu. St Forus
1 Elektrisk Bureau SS250 250W 316-600kHz
1 Ehrenmahlsender 800W 3000-23000kHz
1 FuG X (FuG10)

2) Fu. St. Sola Land
1 schw.-Sender "a" 1,5kW 100-600kHz
1 schw.-Sender "b" 1,0kW 1500-8500kHz
1 Elektr.Bureau SS500 500Watt 250-500kHz
1500-12000kHz
1 Lorenz 100W 200-1200kHz
1 FuG III (FuG 3)
1 FuG X (FuG10)

3) Fu.SZ I, Sola Land
1 schw.-Sender "a" 1,5kW 100-600kHz
1 Sender 1,2kW 1000-18000kHz
1 Schw.-Sender "b" 1,0kW 1500-8500kHz
1 Elektr.Bureau SS500 250Watt 250-500kHz
1500-12000kHz
1 Elektr.Bureau SS250 250Watt 316-600kHz
1 AS59 200Watt 3750-15000kHz

4) Fu.SZ II, Sola Land
1 schw.-Sender "a" 1,5kW 100-600kHz
1 schw.-Sender "b" 1,0kW 1500-8500kHz
1 Elektr.Bureau SS500 500Watt 250-500kHz
1500-12000kHz
1 Elektr.Bureau SS250 250Watt 316-600kHz

Peiler.
Stavanger-Sola Land Rahmen 58°52'52"N, 05°36'31"

UKW-Flugsicherung der Fliegerhorste
Sola-Land 58°52'52"N, 05°36'31" (wie oben)

Kdo. Flugh. Bereich 22/III Stavanger:
Ln.Betr.Zug (mot) z.b.V.20 Stavanger
Ln.Stelle b.Fl.H.Kdtv A.(0) 103/III Stavanger Sola-Land
Nachr.Gr.b. Platz kdo 103/III Stav.Forus (See)
Funksendezentrale 147 Stav II (Sandnes)
Funksendezentrale 148 Stav I (Tjensvoll)

Schwere Leuchtfeuer

2) Bore 58° 49' 9" N 09° 45' 11" O ???
11 Stapnes 58° 22' 30" N 06°02'53" O
19 Utsira 59°18'30N 04°52' 00"N

Adcock-Anlagen
Bore
1 Kzw-Adcock-Flugsicherung 1 Lgw-Adcock Flugs.

Stavanger-Sola
1 Ukw-Adcock-Flugs.

Naerland
3 Kzw-Adcock H-Funk, 1 Lgw-Adcock H-Funk.

5. / Ln.Abt. 355
9. Hellerkraut: Hellestöy, 2 Peilplätze,
Beobachtungsbereich 3-9cm
Bord- und Bodengeräte

10. Orchidee: Obrestad 1 Peilplätze und 1 Störstelle
Beobachtungsbereich 150-220MHz
Bodengeräte und mittl. ortsfeste Fu.M.G, englisches Mutterland,
Störstelle mit 6 Senderen 150-220MHz

11. "Orchidee 2": Egeröy 1 Peilplätze
Beobachtungsbereich 150-220MHz
Bordgeräte und mittl. ortsfeste Fu.M.G englisches Mutterland

Funkbefehlstelluingen als Meldeköpfe der Aussenstellen:

2 Palladin bei FMZ Stavanger

Der Bereich der Stellungs-FMZ Linde

Sol 2 Lindesnes
Sol 3 Hitterö
Sol 4 Fjotland
sol 5 Sirnes
Sol 6 Sogndal

Sol 1 Stavanger "FMZ Wacholder"
" 7 Stapnes
" 8 Egeröy
" 9 Horr
" 10 Obrestad
" 11 Jaederens
" 12 Rotta
" 13 Tungenes fyr
" 14 Kvittingsöy

Sol 15 Skudesnes "FMZ Frauenschuh"
16 Utsira
17 Skare
18 Haageland
19 Titlenes
20 Seljestad
21 Röldal
22 Nesflaten
23 Vikedal
24 Sand
25 Nedstrand

"Wacholder" Varhaug
11. schwere Flugmelde-Leitkompanie (o) "Wacholder" Feldpostnr. 61909
Varhaug südlich Stavanger

II./Luftnachrichten-Regiment 251 (o) Feldpostnr 60486/34554 Stavanger
Kanaheien, Opstad Wurzburg Riese 58°38' 39"N 5° 42' 38" Ø
Kanaheien, Opstad Freya 1 58°38' 42"N 5° 42' 56" Ø
Kanaheien, Opstad Wurzburg Riese 58°38' 37"N 5° 42' 38" Ø
Ueland Mammut 58°37' 29"N 5° 43' 38" Ø
Odland Frea 2 58°35' 31"N 5° 43' 38" Ø



5./Ln.Abt.355

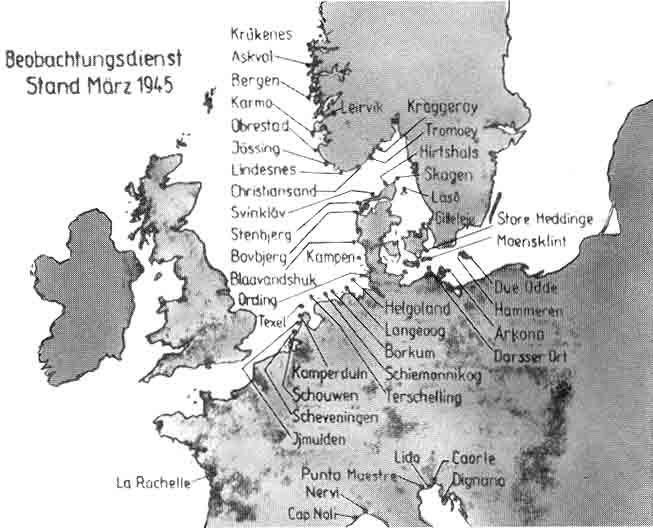

I. Aufgaben: Funkmeßbeobachtung und Stördienst der gegen Norwegen eingesetzten Luftwaffe
II. Einsatz:
1. ANDROMEDA,
Insel Andöy		 1 Peilplatz (am 5.5. Verlegung nach Oslo befohlen.)
Beobachtungsbereich 150-220MHz - Bordgeräte
2. NESTWURZ
bei Bodö		 1 Peilplatz, Beobachtungsbereich
3. ERDBEERE.
Bei Drondheim		 2 Peilplätze (am 5.5. Verlegung nach Oslo befohlen.)
4. ALPENHEIDE.
Insel Vigra		 1 Peilplatz, Beobachtungsbereich 150-220MHz.
Bordgeräte und mittl. Ortsfeste Fu.M.G., englisches Mutterland
5. STACHELBEERE:
Stadland		 1 Peilplatz und 1 Störstelle, Beobachtungsbereich 150-220MHz
Fu.M.G. englisches Mutterland, Störstelle mit 6 Sender n.
6. FLOX 2:
Bremanger		 2 Peilplätze, Beobachtungsbereich 3-9cm (3-10GHz) - Bord- und Bodengeräte
7. FLOX 1:
Insel Fröya		 1 Peilplatz, Beobachtungsbereich 150-260MHz . Bodengeräte und mittl. Ortsfest Fu.M.G., englisches Mutterland
8. BÄRLAPP;
bei Bergen		 2 Peilplätze, Beobachtungsbereich 150-260MHz - Schwere und mittl. Engl. Fu.M.G, englisches Mutterland
9. HELLERKRAUT.
Hellestö		 2 Peilplätze, Beobachtungsbereich 3-9cm - Bord- und Bodengerät
10. ORCHIDEE 1.
Obrestad		 1 Peilplatz, Beobachtungsbereich 150-220MHz, Bordgeräte und mittl. Ortsfeste Fu.M.G., englische Mutterland,
Störstelle 6 Sendern (150-220MHz).
11. ORCHIDEE 2:
Egeröy		 1 Peilplatz, Beobachtungsbereich 150-220MHz, Bordgeräte und mittl. Ortsfeste Fu.M.G., englische Mutterland
12. LIBELLE: Lister 4 Peilplätze und Störstelle. Beobachtungsbereich 1,5-260MHz, 3-9cm (3000-10000MHz) schwere u. mittl. Fu.M.G.,
englisches Mutterland, Hyperbelnavigation, sämtliche Geräte im - und cm-Bereich. Störstelle mit 6 Sendern (150-220MHz).
13. TAXUS: Insel Tromöy 2 Peilplätze, Beobachtungsbereich 3-9cm (3-10GHz) - Bord und Bodengeräte.
14. ANEMONE:
Larvik		 4 Peilplätze, Beobachtungsbereich 20-220MHz und 9cm -
Schwere und mittl. Englische Fu.M.G., Hyperbelnavigasjon, sämtliche Bordgeräte im m- und cm-Bereich
15. NERZISSE:
Oslo - Nordstrand		 1 Peilplatz, Beobachtungsbereich 150-220MHz - Bodengeräte
16. Gaustad-toppen, 1 Peilplatz im Aufbau
Beobachtungsbereich 150-220MHz - Bodengeräte.

5. Funkbefehlstelle als Meldeköpfe der Aussenstellen.

1. Kaolin bei FMZ Kristiansand
2. Oaladin 1 bei FMZ Stavanger
3. Bergkristal bei FMZ Bergen
4. Paladin 2 bei FMZ Drondheim
5. Beryl bei FMZ Bardufoss

Auswertung sämtlicher Ergebnisse der Aussenstellen und Steurung des Einsatzen bei:
Funkbefehlsstand Nord, 5/Ln.Abt.355 Oslo - Nordstrand.

Verbesserungen an Funkmeßanlagen.
Die Weiterenwicklung von Zusatzgeräten für Funkmeßanlagen zur Erhöhung der Peilgenauigkeit zur Erhöhung der Peilgenauigkeit und gegen feindliche Störversuche.
Nachrichten-Versuchs-Regiment Köthen (1944). (Werner Gierlach)

Störsender.

Karl 2 (K2). Reichspostzentralamt (RPZ), 20-250MHz, 300-350W. Ton-, Hochfrequenz- und Tröpfelmodulation.
Breitband-Reusenantenne mit vertikaler Polarisation

Heinrich 2 (H2). Reichpostzentralamt (RPZ), 20-80MHz, 1,5kW, Modulation wie bei K2.

Feuerland. Blaupunkt 21,5 bis 300MHz in 6 Wellenbereiche unterteilt, 500W, Anodenrauschmodulation mit einem Spektrum von 0,1 bis 1,0, 2 und 3MHz umschaltbar mit rauscherzeugender Glimröhre. Regelbare Rauschamplitude, Richtantenne, Breitbanddipole, Bündelung 70°, vertikal und horizontal polarisiert.

Feuerstein. Telefunken, 20 bis 53MHz, 200kW bei Tastverhältnis 1:300 oder 400kW bei Tastverhältnis 1:20, Impulsmodelung.
Antenne zunächst Doppelreuse ohne Reflektor, später Reusengruppe mit 2 Doppelreusen und Reflektor, vertikal polarisiert.

Feuerzange. Siemens, 21 bis 75MHz, umschaltbar in 2 Bereichen: 40-75MHz und 25-42,8MHz. 800kW bei maximalem Tastverhältnis 1:35, Mittel 500-600kW.
Antenne zuerst wie bei Feuerstein Doppelreuse, dann Sonderantenne, vertikale Polarisation.

Olga II. Blaupunkt, 167-235MHz, besonders Antibumerang entwickelt, 200W Impuls-Spitzenleistung, Impulsmodelung, Störbandbreite +/-2-3MHz, Impulsfrequenz 700-900kHz. Neufundlandantenne in Merobauweise (Leichtbauweise) der Firma Dr. Mengeringhausen, vertikale und horizontale Polarisation.


E.T.: Her er et par kommentarer som jeg har samlet sammen i en annen sammenheng:

HF-Peiler Bore ("Adcock peiler"):

Denne stasjonen er for meg et mysterium.... Ifølge (krigs-) historien var dette en berømt og beryktet kortbølgepeiler.
Stasjonen betegnes i "inventaret" kun som som "Adcock peiler". "Stasjonen, en overjordisk bunker bygget av tyskerne og overtatt av
sikringstjenesten i 1946 av Luftforsvaret, vistnok vederlagsfritt...leie betalt fra 1/7-46" Selve peileren er inventarført som E3.
I en rørliste (29/9-50) er angitt 11 stk RV12P2000 som bestykning til "Lorenz Adcock-peiler". Stasjonen er angitt som MF-peiler
og brukt for Langbølgepeiling. (stasjonen hadde også rammepeiler fra 1953 ref. punkt 7). Stasjonen hadde egen langbølgesender
og gikk opprinnelig med kallesignal Z 44 på Austrått. (Kombinert radiofyr ?) Det fantes langbølgesender/mottaker på stasjonen.
Som et kuriosum dras følgende ut av bygningsfortegnelsen fra 1953: " Da Bore peiler må betraktes for en utpost, er der ikke tatt leie
av de telegrafister som har måttet bo i hytten. Der er nu bare en telegrafist som bor der. Han fører til gjengjeld tilsyn og vedlikehold
av anlegget og besørger rengjøringen. Telegrafisten er ungkar".
(Hytta ble flyttet fra Sola i -45 av Luftforsvaret og inngikk i grunnleien av Bore HF).
Leie betalt i 1961. "Bunkeren" med antennemaster ble overtatt av Rogaland Radio og brukt som sendestasjon for
kystradioformål til ca. 1998. (ref. punkt 5)


Frequenzbereiche, Einteilung

Frequenz Wellenlänge Bezeichnung vor 1945 Abkürzung Bezeichn. nach 1945 Abkürzung
15-60kHz 20-5km Längstwellen LLW
30-300kHz 10-1km     Längstwellen VLF
60-600kHz 5000-500m Langwellen LW
600-1600kHz
300-1600		 500-180m
1000-180m		 Mittelwellen MW Mittelwellen MW
1,6-3,0MHz 180-100m Grenzwellen GW
3,0-6,0MHz 100-50m Kurwellen Nahverkehr KW
6,0-25,0MHz 50-12m Kurzwellen Fernverkehr FKW
3,0-30MHz 100-10m - - Kurzwellen KW
25,0-300MHz 12-1m Ultrakurzwellen UKW
30-300MHz 10-1m - - Ultrakurzwellen VHF
300-3000MHz 100-10cm Dezimeterwellen DMW   UHF
3-30GHz 10-1cm Zentimeterwellen ZMW   SHF
30-300GHz 10-100mm
