Feldfunksprecher.b und c
[Feldfu.b+c]
info from Bjørn Are Ilstad
- siden er ikke redigert - kun ensamling av stoff som skal
vurderes efterhvert -
reference pages:
n71 LwEa
n73
Feldfunksprecher b1 und c
Bilder er
redigert i den rekkefølge de er mottatt og blir redigert om
senere.

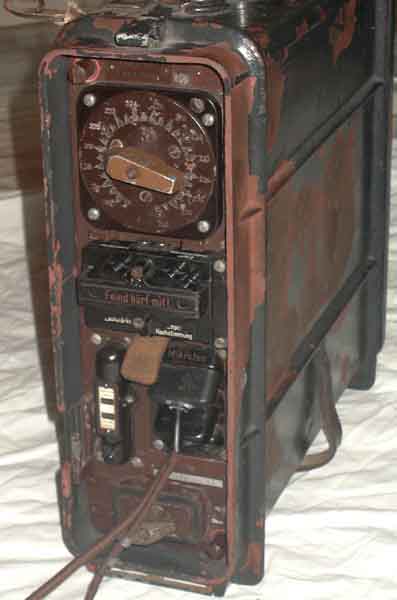

11) Frontpanel Feldfu.b
 |
 |

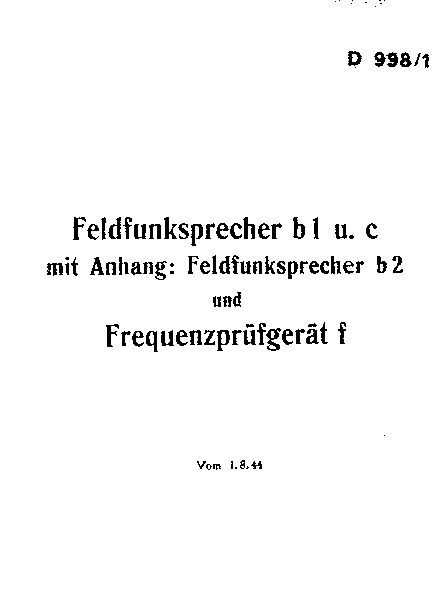

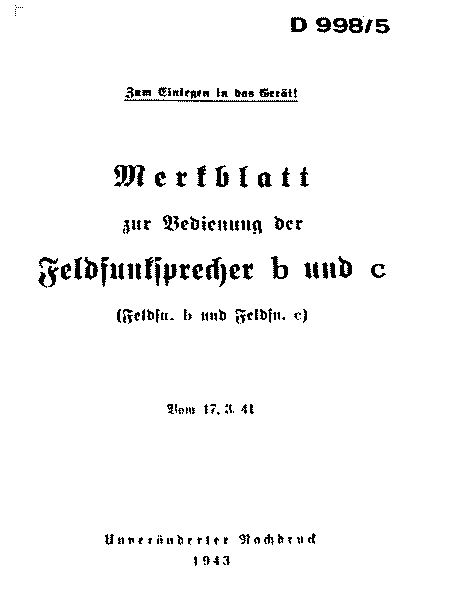

D998/5 Merkblatt der
Feldfunksprecher b und c, Frequenzprüfgerät f (D998/1)
Feldfu.a 120...156MHz
Feldfu.b 90.....110MHz
Feldfu.b1 90...110MHz
Feldfu.b2 90...110MHz
Feldfu.c 130...160MHz
Feldfu.e .........75MHz
Feldfu.f 27,8.....32,2MHz
Feldfu.f1 27,8...32,2MHz
Feldfu.h 23,1....25,0MHz
Reference: Kommerzielle
Nachrichtengeräte von 1914-1945 (Gerhard B. Salzmann, DL2IE)
1 Stabantenne 80 cm og 1 strupemikrofon 2 øretelefoner
Her er noen tekniske data på
feldfu b: Frekvensene er delt opp i 30 kanaler fra frekvens
nr. 211 til og med 240. den sender og mottar fra 90,57 til
109,75 MHz Den har en rekkevidde på 1200 meter (avhengig av
terreng) den sender med en styrke på 0,15 watt Den drives av et 2,4
volts batteri (2,4 Nc28) men da disse batteriene er vanskelige å
få tak i bruker jeg noen litt mindre 2,4 volts våtcelle
batterier fra 50 tallet til den. (batteriene har alkalisk lut til
elektrolytt.) Den har tre vanlige radiorør: RL2,4T1, RV2,4P700 og
RL2,4P2. Den
har også en Wechselgleichrichter/Zerhackerpatrone WGI 2,4.
Den har en Jern-brindt motastand - Eisenwasserstoffwiederstand
0,5A. 0,5-1,5V og til slutt en Glimmstegrörhre b til batteri
indikator.
Hvis du ser på de utvendige bildene av dekselet til
batterirommet på Feldfu'en - så er det merket med et rødt
gjenkjenningsmerke for Feldfu b Feldfu c har grønn farve der og
nederst på antennen. Handladesatz a (HL a) har grå farve på
gjennkjenningsmerket. Feldfu f er jeg ikke sikker på, men den
har en annen farve igjen. Dette er for å enkelt kunne adskille
de forskjellige apparatene, når de skulle deles ut til de
forskjellige troppene.
Feldfunksprecher c har forresten en annen frkvens enn
Feldfunksprecher b. type c sender og mottar på 136,36 til 166,60
MHz. Feldfunksprecher f sender og mottar fra 28,0 til 33,0 MHz og
er oppgitt til å ha en rekkevidde på en til to kilometer.
Feldfu c har bare en rekkevidde på 500 meter, og feldfu b har en
rekkevidde på 1200 meter

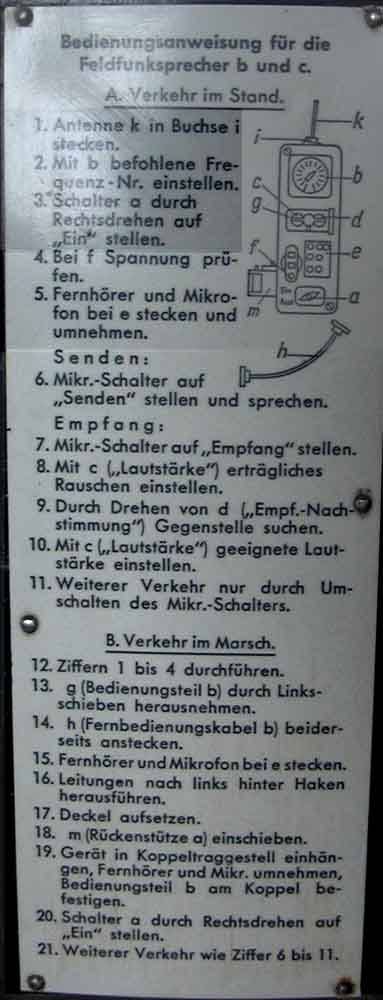

2) Bruksanvisning på innsiden av deksel til frontpanel

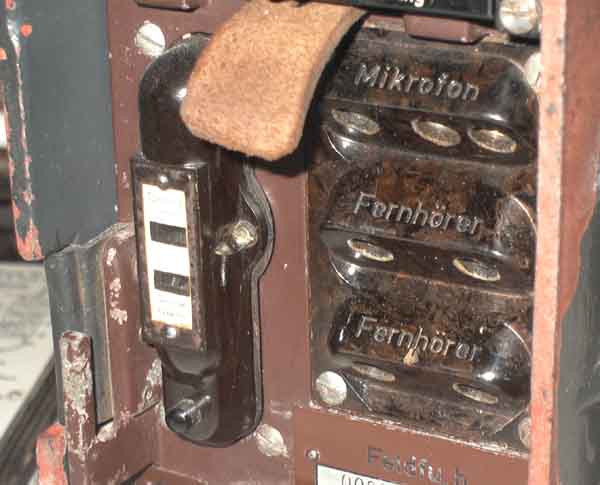

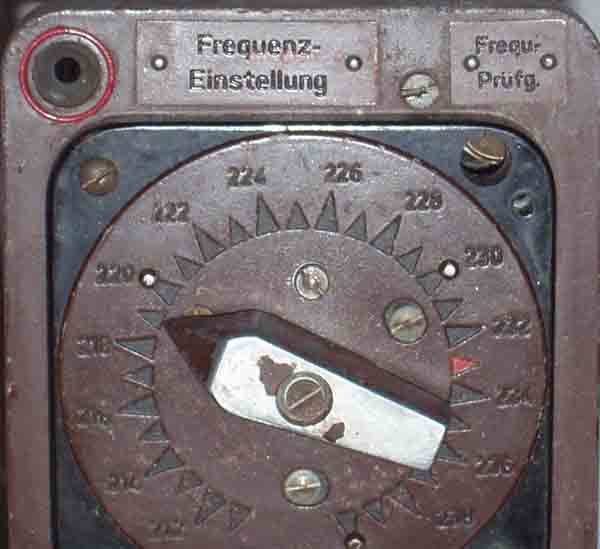

3) Detalj 1 av frontpanel

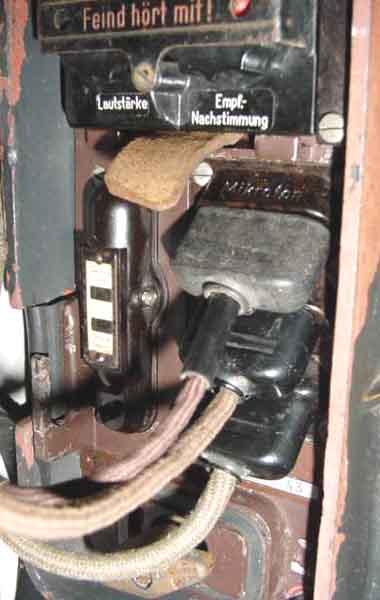

4a) Detalj 2 av frontpanel

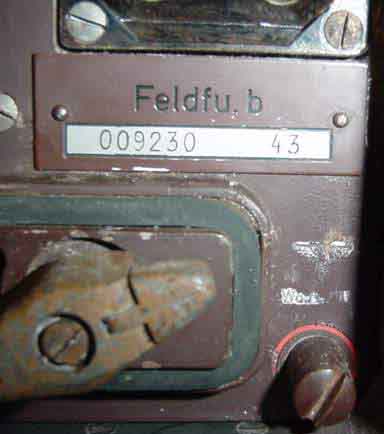

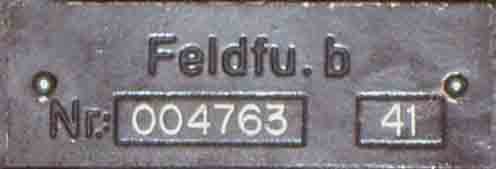

4b) typeskilt (2004.11.22)
5) Detalj 3 av frontpanel
6a) Detalj 4 av frontpanel

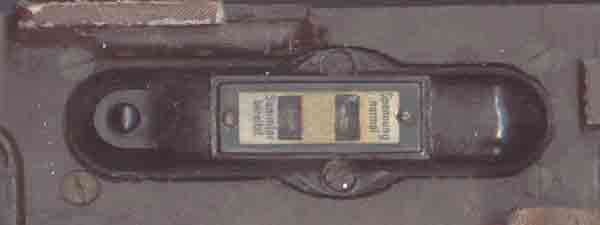

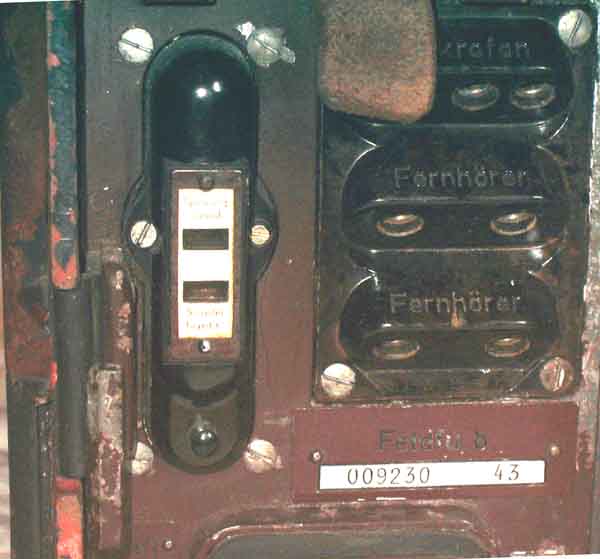

6b) Detalj av frontpanel
(Spannung normal/Sammler bereit)
7) Detalj 5 av frontpanel

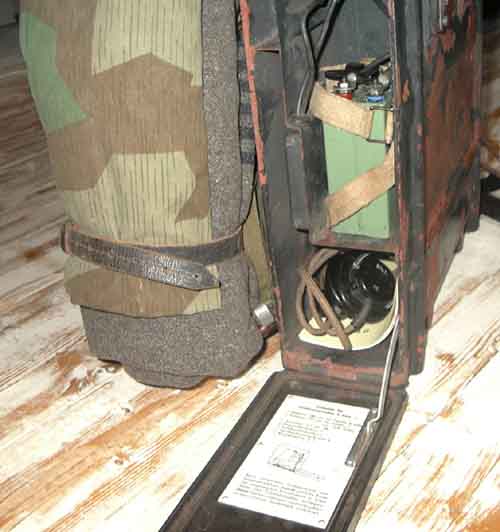

8) Detaljbilde av batteri og utstyrsdelen med Sturmgepäck
montert

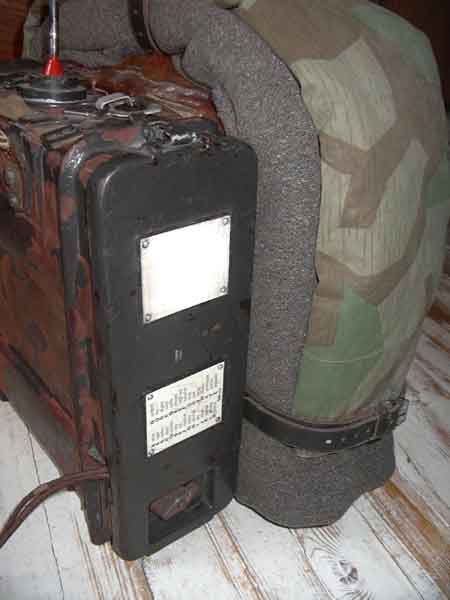

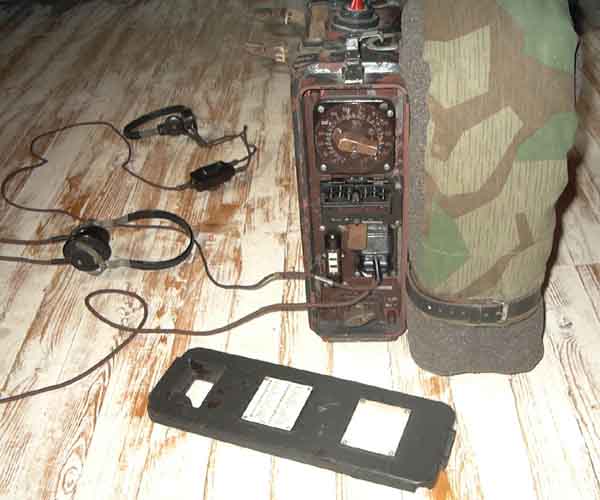

9) Frontpanel med Sturmgepäck montert

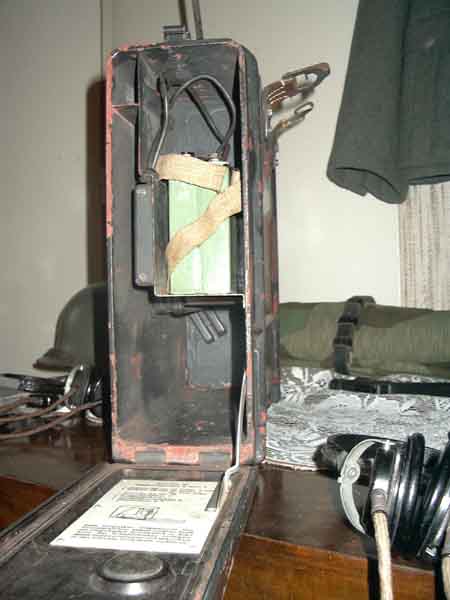

10) Inni batteri og utstyrs rom
11) nærbilde av deksel til kontrollpanel

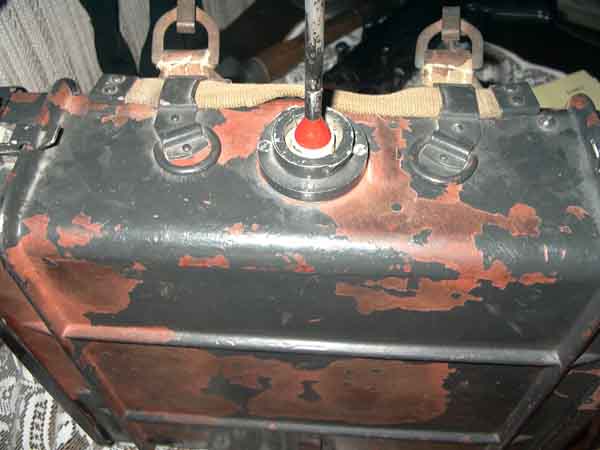

12) Nærbilde ovenfra med antenne montert
13)

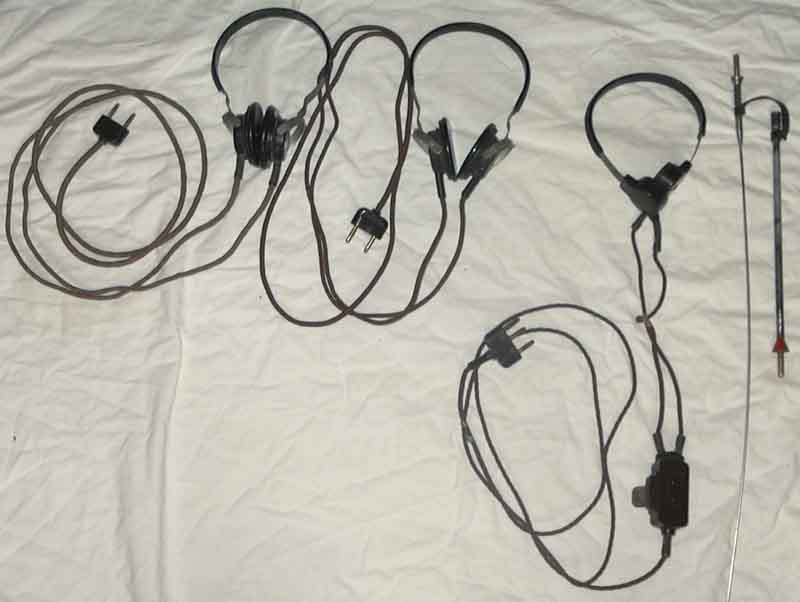

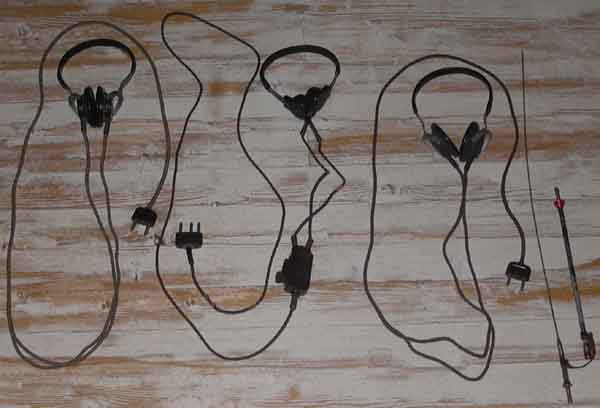

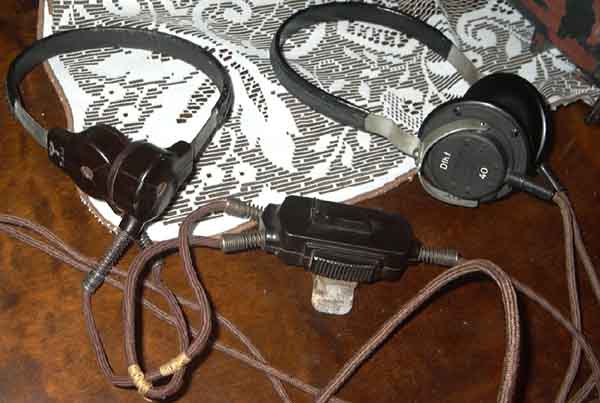

14) Strupemikrofon og Doppelfernhörer f

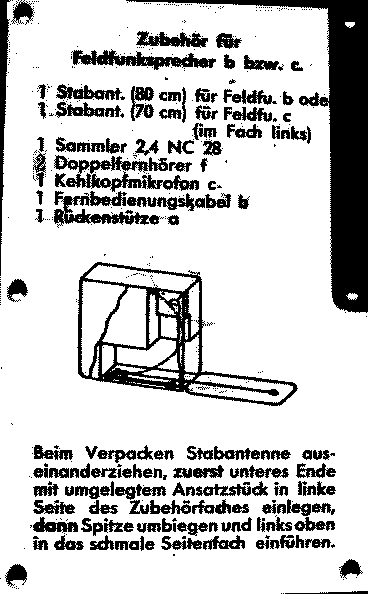

15) utstyrsliste på innsiden av lokk til batteri og utstyrs rom

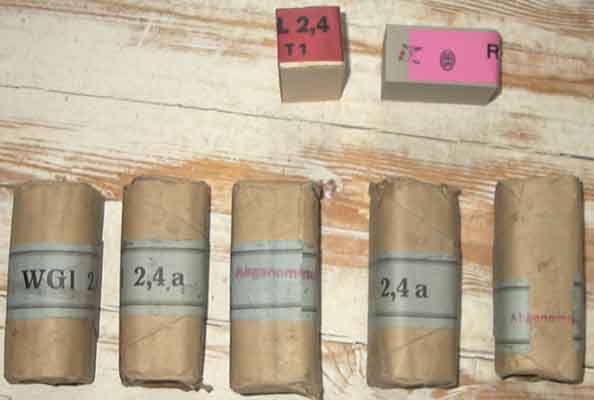

16) Zerhackerpatronen og reserverör

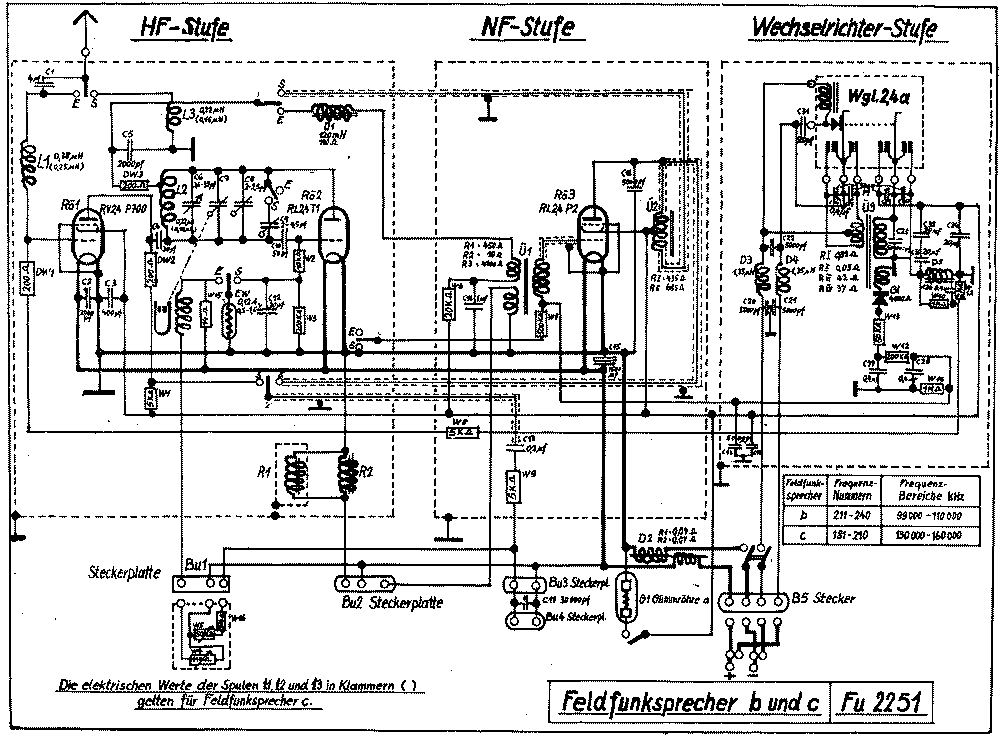

17) Schaltung des Feldfu. b und c (RL2,4T1, RV2,4P700 og
RL2,4P2)

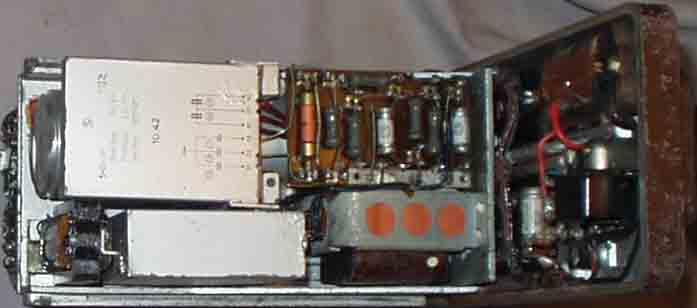

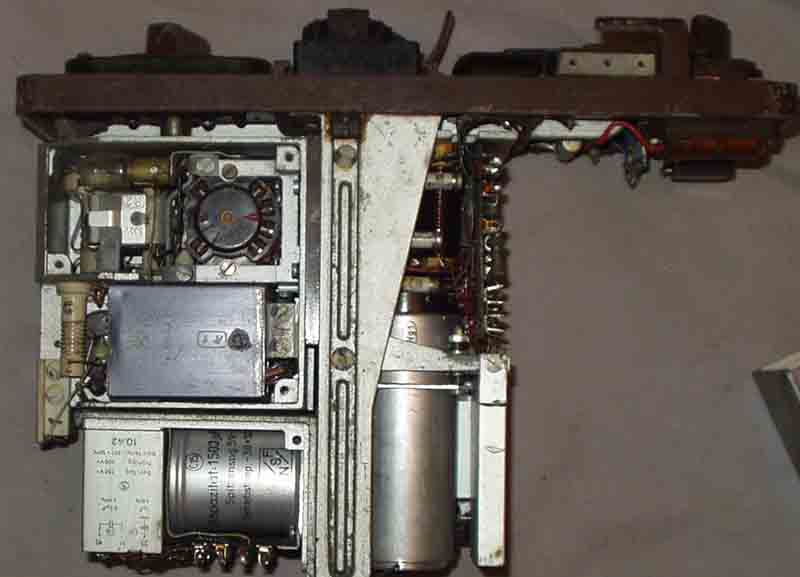

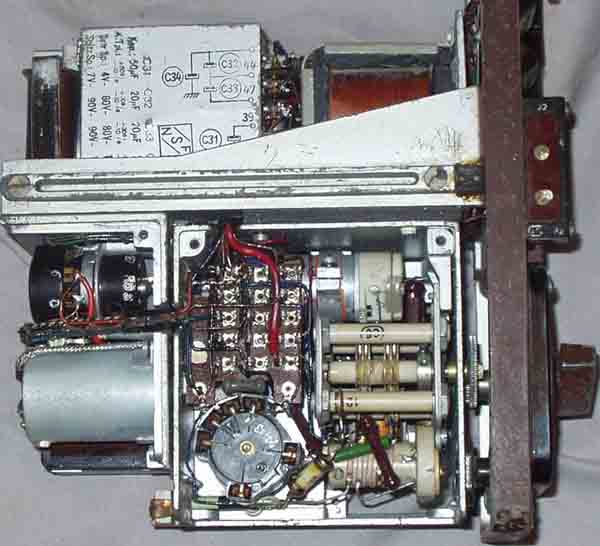

18) En ser at den kommer fra
en feldfu b på de forsølvede keramikk-spolene (L1 L2 og L3)som
er avbildet. Det er disse spolene som bestemmer frekvens området
på Feldfu radioene. (LA8AK)

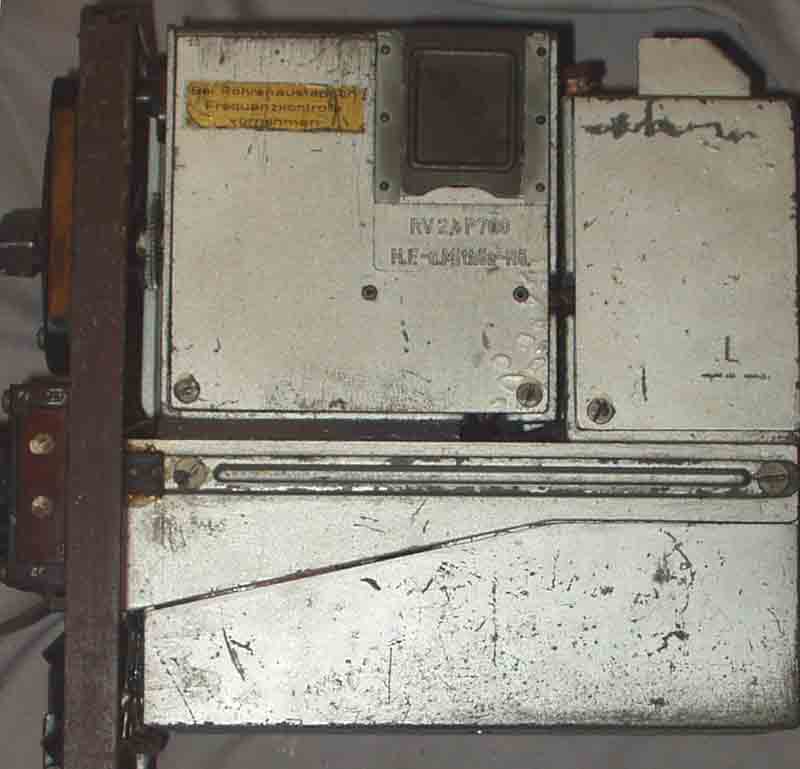

19) Seen from the same side
with covers on.

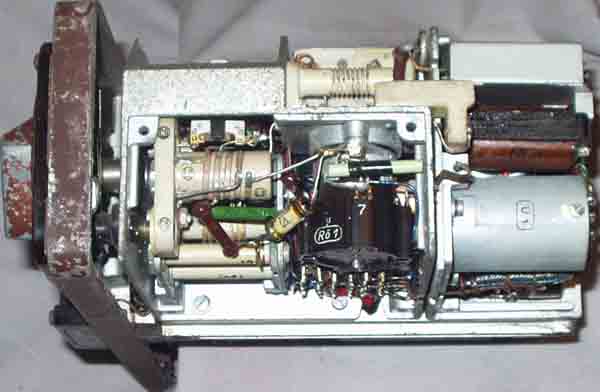

20) Abstimmspule L2 og L3 er
to spoler på en og samme keramikk-vikling-den største som er
avbildet) med begge radiorørene RV2,4P700 og RL2,4T1
(LA8AK 2004.11.21)
21) (LA8AK 2004.11.21)
22) (LA8AK 2004.11.21)

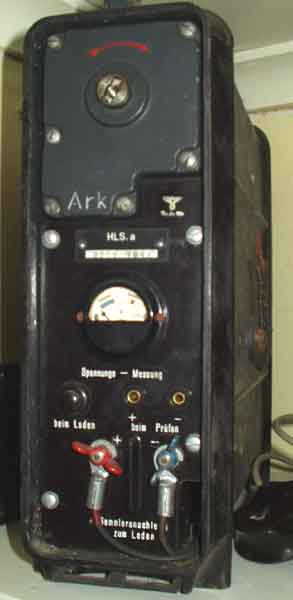

24) Battery charger for
Feldfu"Bertha"
(batteri-laderen til disse feldfu-settene (batteritype Nc 2,4 28)
(LA8D 2004.11.18)
